เบริลเลียมคอปเปอร์อัลลอย 25 1/2 Hard TD02 C17200 Strip 0.25mm

ล้อแม็ก 25 C17200 Beryllium Copper Strip 0.25mm * 9.5mm State 1/2 Hard (TD02)

คำอธิบายสินค้าปกติ:

ชื่อสินค้า: แถบทองแดงเบริลเลียม

เกรด: โลหะผสม 25 C17200

รายละเอียดสินค้า: 0.25mm*9.5mm

สถานะ: 1/2 ฮาร์ด(TD02)

ยี่ห้อสินค้า:คิวเบอรีลเลียม®

คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)ซัพพลายมาสเตอร์อัลลอยด์ : CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 สู่โรงงานระดับโลก

เอกสารข้อมูลผลิตภัณฑ์ - C17200 โลหะผสมทองแดงเบริลเลียม:

C17200 ผลิตขึ้นเพื่อให้มีความแข็งแรงและความแข็งสูงควบคู่ไปกับคุณสมบัติทางความร้อนที่เหนือกว่าคุณสมบัติช่วงนี้ทำให้ C17200 เป็นวัสดุชั้นเยี่ยมสำหรับแม่พิมพ์โลหะผสมทองแดงและการใช้งานอื่นๆ ที่หลากหลายตั้งแต่น้ำมันและก๊าซไปจนถึงการบินและอวกาศ

องค์ประกอบทางเคมี (ร้อยละน้ำหนัก) ของC17200 โลหะผสมทองแดงเบริลเลียม:

หมายเหตุ: ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ

ตู่คุณสมบัติทางกายภาพของ CUBERYLLIUM 172 ypical:
ความหนาแน่น (g/cm3): 8.36
ความหนาแน่นก่อนชุบแข็ง (g/cm3): 8.25
โมดูลัสยืดหยุ่น (กก./มม.2 (103)): 13.40
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C m/m/°C): 17 x 10-6
ค่าการนำความร้อน (cal/(cm-s-°C)): 0.25
ช่วงหลอมเหลว (°C): 870-980

อารมณ์ทั่วไปที่เราจัดหา:

เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)

การอบชุบด้วยความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้แม้ว่าทองแดงผสมทองแดงทั้งหมดจะชุบแข็งได้โดยการทำงานเย็น แต่ทองแดงเบริลเลียมมีเอกลักษณ์เฉพาะในการชุบแข็งด้วยการบำบัดด้วยความร้อนที่อุณหภูมิต่ำอย่างง่ายประกอบด้วยสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมด้วยสารละลายและครั้งที่สองเรียกว่าการตกตะกอนหรือการแข็งตัวตามอายุ

การหลอมละลาย

สำหรับโลหะผสมทั่วไป CuBe1.9 (1.8- 2%) โลหะผสมจะได้รับความร้อนระหว่าง 720 °C ถึง 860 °Cณ จุดนี้เบริลเลียมที่บรรจุอยู่โดยพื้นฐานแล้ว "ละลาย" ในเมทริกซ์ทองแดง (เฟสอัลฟา)โดยการดับอย่างรวดเร็วถึงอุณหภูมิห้อง โครงสร้างของสารละลายที่เป็นของแข็งนี้จะคงอยู่วัสดุในขั้นตอนนี้มีความนุ่มและเหนียวมาก และสามารถทำงานเย็นได้โดยง่ายโดยการดึง ขึ้นรูป หรือการขึ้นรูปแบบเย็นการดำเนินการหลอมด้วยสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยทั่วไปลูกค้าจะไม่ใช้อุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็งล้วนเป็นพารามิเตอร์ที่สำคัญอย่างยิ่งและควบคุมโดยโอห์มมัลลอยอย่างเข้มงวด

การแข็งตัวของอายุ

การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมที่ละลายได้ตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง

ขนาดที่มีจำหน่าย

ความอดทนมาตรฐาน

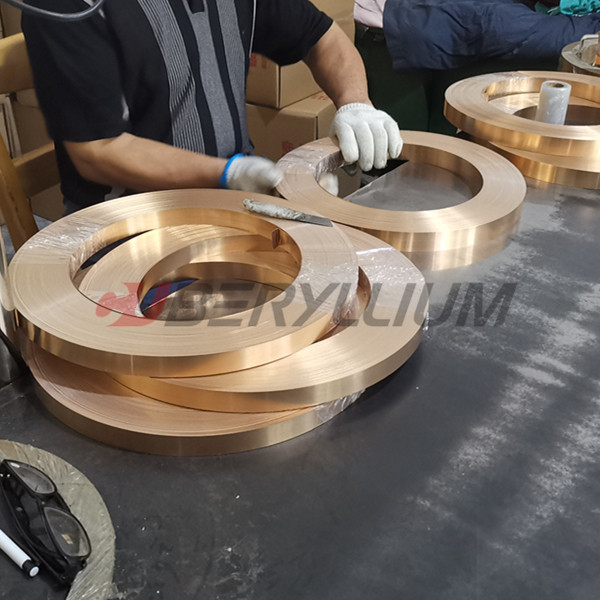

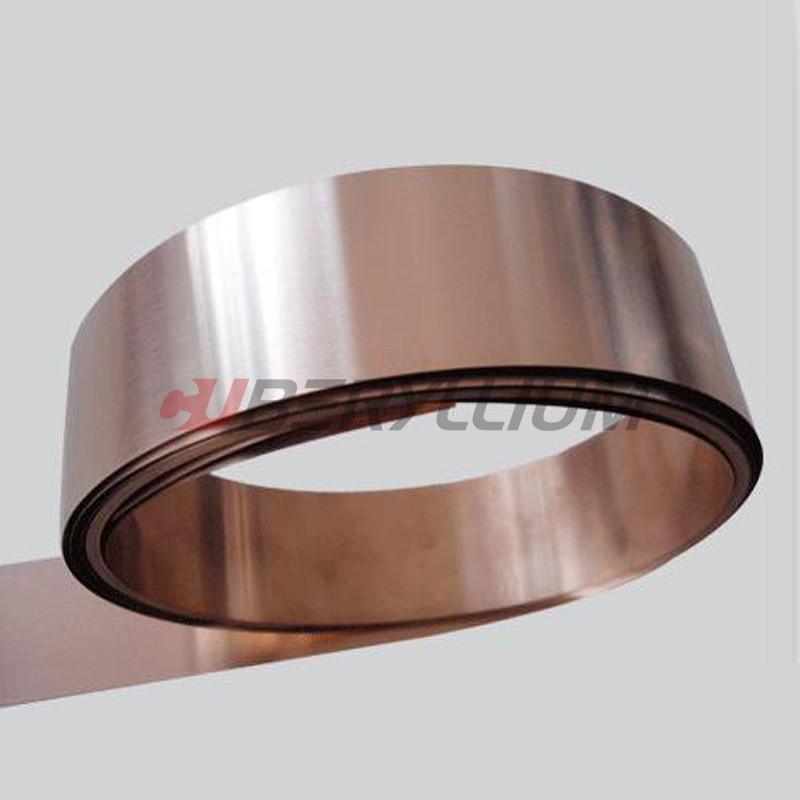

รูปถ่ายสินค้า:

แอปพลิเคชัน

โลหะผสมของเรารวมคุณสมบัติที่หลากหลายโดยเฉพาะอย่างยิ่งเพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานมากมายในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ การบิน น้ำมันและก๊าซ นาฬิกา อุตสาหกรรมไฟฟ้าเคมี ฯลฯ ทองแดงเบริลเลียมใช้กันอย่างแพร่หลายในด้านดังกล่าวเป็นสปริงหน้าสัมผัสในการใช้งานต่างๆ เช่น คอนเนคเตอร์ สวิตช์ รีเลย์ ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1:ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน

Q2: อะไรคือข้อดีของ Beryllium Copper ของ CUBERYLLIUM®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน

2:เราเป็นคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ

3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ

Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช

Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
