C17300 C17200 ลวดสปริงเบริลเลียมทองแดง 3 มม. พื้นผิวที่สว่างสดใส Hard Temper Ams 4533

ลวดทองแดงเบริลเลียม C17200 / Cube2 3mm Bright Surface Hard Temper For Spring

รายละเอียดสินค้า:

ชื่อ: ทองแดงเบริลเลียมลวด

เกรด: C17200/Cube2

ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 3 มม.(+0/-0.05)

พื้นผิว: สว่าง

สถานะ: Hard

ใบสมัคร: สำหรับสปริง

คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)และ Gost มาตรฐาน QBe2, QBe1.9Ti สำหรับตลาดรัสเซียซัพพลายมาสเตอร์อัลลอยด์ : CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 สู่โรงงานระดับโลก

คิวเบอรีลเลียม ®-172 มีชื่อเรียกอีกอย่างว่า -C17200 (CDA 172) มีคุณสมบัติความแข็งแรงของ C17200

องค์ประกอบทางเคมีของ โลหะผสมทองแดงเบริลเลียม C17200/Cube2:

ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ

คุณสมบัติทางกายภาพทั่วไป:

อารมณ์ทั่วไปที่เราจัดหา:

ข้อกำหนดระหว่างประเทศของโลหะผสมทองแดงเบริลเลียม C17200 / Cube:

เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)

การอบชุบด้วยความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้ในขณะที่โลหะผสมทองแดงทั้งหมดสามารถชุบแข็งได้โดยการทำงานเย็น แต่ทองแดงเบริลเลียมนั้นมีเอกลักษณ์เฉพาะในการชุบแข็งด้วยการบำบัดด้วยความร้อนที่อุณหภูมิต่ำอย่างง่ายประกอบด้วยสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมด้วยสารละลายและครั้งที่สองเรียกว่าการตกตะกอนหรือการแข็งตัวของอายุ

การหลอมละลาย

สำหรับโลหะผสมทั่วไป CuBe2Pb) โลหะผสมจะได้รับความร้อนระหว่าง 720 °C ถึง 860 °Cณ จุดนี้เบริลเลียมที่มีอยู่จะ "ละลาย" เป็นหลักในเมทริกซ์ทองแดง (เฟสอัลฟา)โดยการดับอย่างรวดเร็วถึงอุณหภูมิห้อง โครงสร้างของสารละลายที่เป็นของแข็งนี้จะคงอยู่วัสดุในขั้นตอนนี้มีความนุ่มและเหนียวมาก และสามารถทำงานเย็นได้โดยง่ายโดยการวาด ขึ้นรูป รีด หรือขึ้นรูปแบบเย็นการดำเนินการหลอมด้วยสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยทั่วไปลูกค้าจะไม่ใช้อุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็งล้วนเป็นพารามิเตอร์ที่สำคัญอย่างยิ่งและควบคุมโดยโอห์มมัลลอยอย่างเข้มงวด

การแข็งตัวของอายุ

การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง

การผลิต

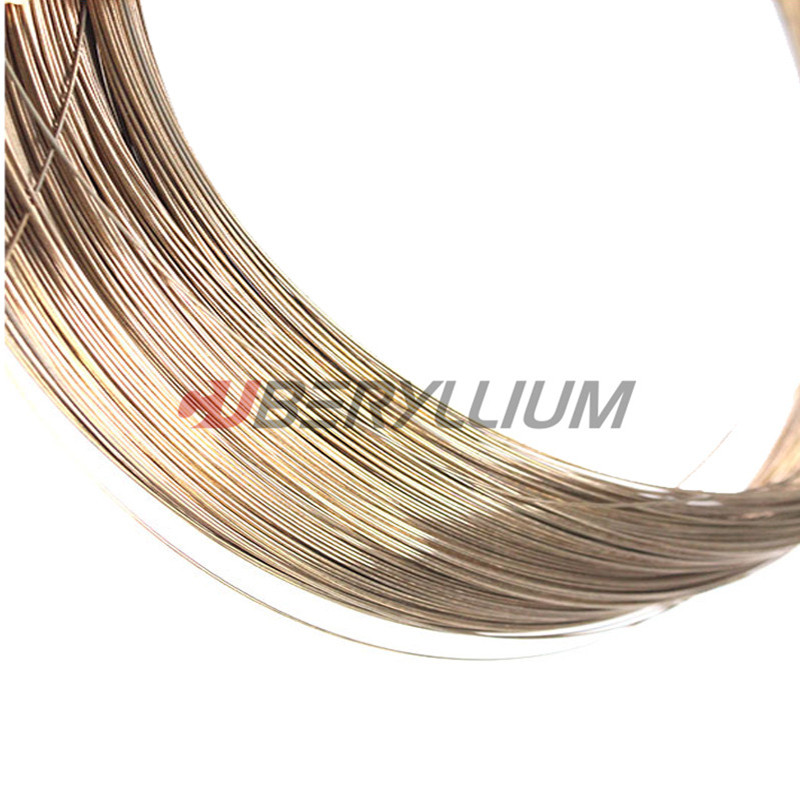

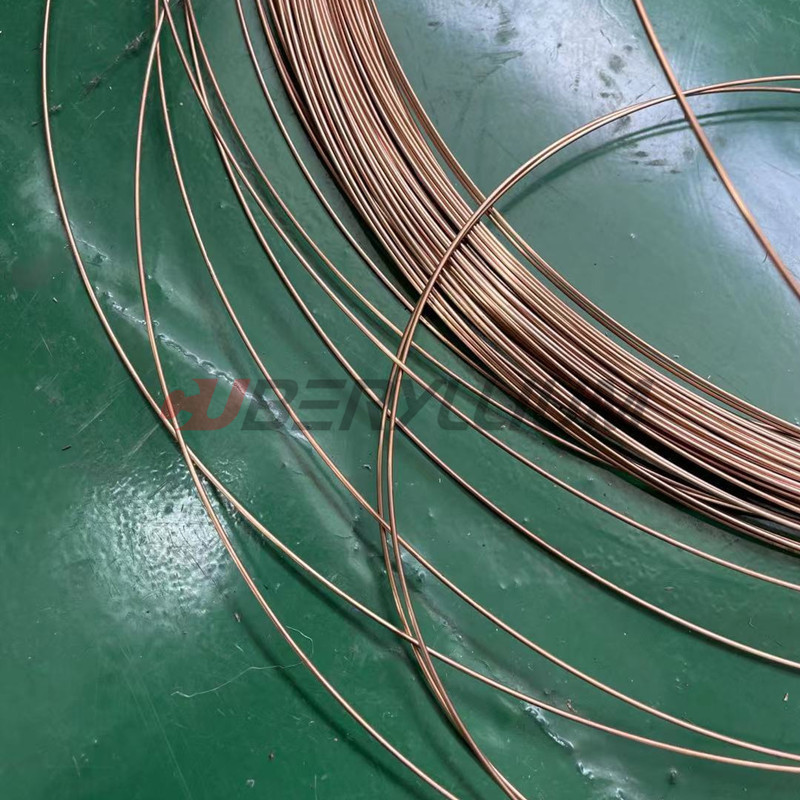

ภาพสินค้า:

แอปพลิเคชัน

โลหะผสมของเรารวมคุณสมบัติที่หลากหลายโดยเฉพาะอย่างยิ่งเพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานที่หลากหลายในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ การบิน น้ำมันและก๊าซ นาฬิกา อุตสาหกรรมไฟฟ้าเคมี ฯลฯ ทองแดงเบริลเลียมใช้กันอย่างแพร่หลายในด้านดังกล่าวเป็นสปริงหน้าสัมผัสในการใช้งานต่างๆ เช่น คอนเนคเตอร์ สวิตช์ รีเลย์ ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน

Q2: อะไรคือข้อดีของทองแดงเบริลเลียมของ คิวเบอรีลเลียม®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน

2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ

3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ

Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช

Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
