Cube2 C17200 เทปทองแดงเบริลเลียม 0.25 มม. X 100 มม

เทปทองแดงเบริลเลียม UNS.C17200/Cube2 หนา 0.25 มม. x กว้าง 100 มม. สำหรับอุตสาหกรรมไฟฟ้า

คำอธิบายสินค้าปกติ:

ชื่อสินค้า: เทปทองแดงเบริลเลียม

รายละเอียดสินค้า: C17200/Cube2 0.25mmx100mm

สถานะ: 1/2 ฮาร์ด(TD02)

ยี่ห้อสินค้า:คิวเบอรีลเลียม®

พื้นผิวผลิตภัณฑ์: สว่าง

เวลาจัดส่ง: โดยปกติภายใน 10-15 วัน

บรรจุภัณฑ์: ในม้วนบรรจุในกล่องไม้

การแนะนำของโลหะผสมทองแดงเบริลเลียม UNS.C17200:

"ราชา" ของโลหะผสมทองแดงที่มีความแข็งแรงสูงทั้งหมด C17200 (AMS 4590 / AMS 4530) โลหะผสมที่ไม่ใช่แม่เหล็กนำเสนอสิ่งที่ดีที่สุดในโลกทั้งหมดเมื่อพูดถึงข้อกำหนดทางวิศวกรรมความแข็งแรง การนำไฟฟ้า ความเหนียว ความต้านทานการกัดกร่อน ความสามารถในการขึ้นรูป และความสามารถในการขึ้นรูป ทั้งหมดนี้สามารถเทียบได้กับโลหะผสมอื่นๆ ทองแดงหรืออย่างอื่น

โลหะผสมทองแดงเบริลเลียมซึ่งได้รับความแข็งแรงจากการให้ความร้อนด้วยการตกตะกอน ถูกนำมาใช้ในอวกาศ น้ำมันและก๊าซ ทางทะเล อิเล็กทรอนิกส์ การแข่งรถเพื่อสมรรถนะ และแม่พิมพ์พลาสติก - รวมถึงตลาดอื่นๆ ที่ต้องการประสิทธิภาพที่เข้มงวด

การใช้งานโลหะผสมทองแดงเบริลเลียม C17200 รวมถึงแบริ่งเครื่องบินขนาดใหญ่และบุช, ส่วนประกอบเจาะรู, ส่วนประกอบวาล์ว, เซ็นเซอร์ถุงลมนิรภัย, การดับเพลิง, อุปกรณ์เชื่อม, ขั้วต่อคอมพิวเตอร์, การป้องกัน, สปริง, เกียร์, เครื่องมือแม่พิมพ์พลาสติกและรีเลย์สวิตช์ไฟฟ้า

องค์ประกอบทางเคมี:

หมายเหตุ: ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ

คุณสมบัติทางกายภาพทั่วไปของ CUBERYLLIUM 172:
ความหนาแน่น (g/cm3): 8.36
ความหนาแน่นก่อนชุบแข็ง (g/cm3): 8.25
โมดูลัสยืดหยุ่น (กก./มม.2 (103)): 13.40
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C m/m/°C): 17 x 10-6
ค่าการนำความร้อน (cal/(cm-s-°C)): 0.25
ช่วงหลอมเหลว (°C): 870-980

อารมณ์ทั่วไปที่เราจัดหาให้กับเทปทองแดงเบริลเลียม C17200:

เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)

การอบชุบด้วยความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้ในขณะที่โลหะผสมทองแดงทั้งหมดสามารถชุบแข็งได้โดยการทำงานเย็น แต่ทองแดงเบริลเลียมนั้นมีเอกลักษณ์เฉพาะในการชุบแข็งด้วยการบำบัดด้วยความร้อนที่อุณหภูมิต่ำอย่างง่ายประกอบด้วยสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมด้วยสารละลายและครั้งที่สองเรียกว่าการตกตะกอนหรือการแข็งตัวของอายุ

การหลอมละลาย

สำหรับโลหะผสมทั่วไป CuBe1.9 (1.8- 2%) โลหะผสมจะได้รับความร้อนระหว่าง 720 °C ถึง 860 °Cณ จุดนี้เบริลเลียมที่มีอยู่จะ "ละลาย" เป็นหลักในเมทริกซ์ทองแดง (เฟสอัลฟา)โดยการดับอย่างรวดเร็วถึงอุณหภูมิห้อง โครงสร้างของสารละลายที่เป็นของแข็งนี้จะคงอยู่วัสดุในขั้นตอนนี้มีความนุ่มและเหนียวมาก และสามารถทำงานเย็นได้โดยง่ายโดยการวาด ขึ้นรูป รีด หรือขึ้นรูปแบบเย็นการดำเนินการหลอมด้วยสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยทั่วไปลูกค้าจะไม่ใช้อุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็งล้วนเป็นพารามิเตอร์ที่สำคัญอย่างยิ่งและควบคุมโดยโอห์มมัลลอยอย่างเข้มงวด

การแข็งตัวของอายุ

การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง

ความอดทนมาตรฐาน

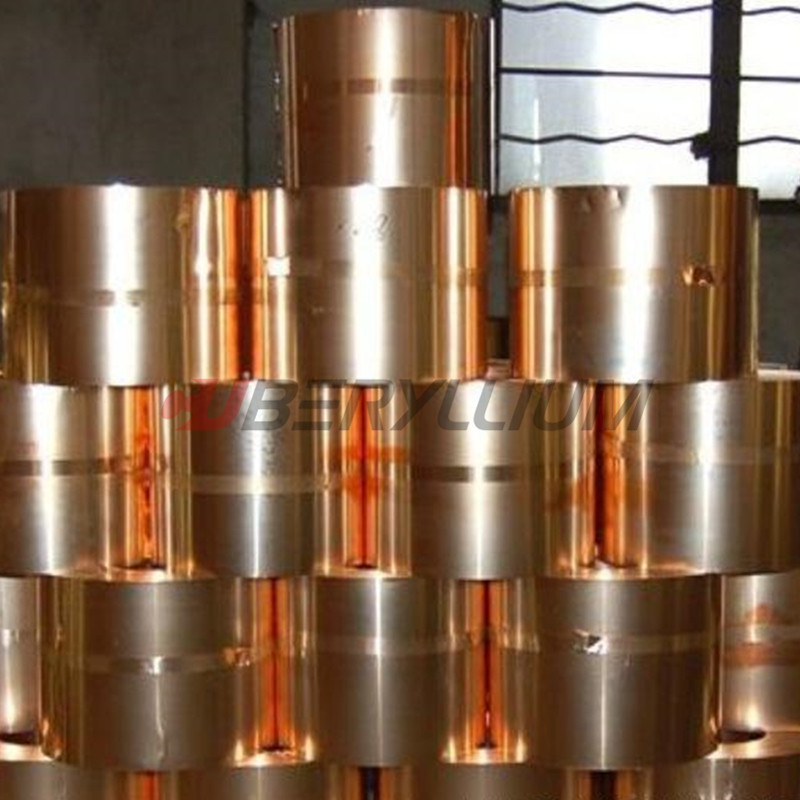

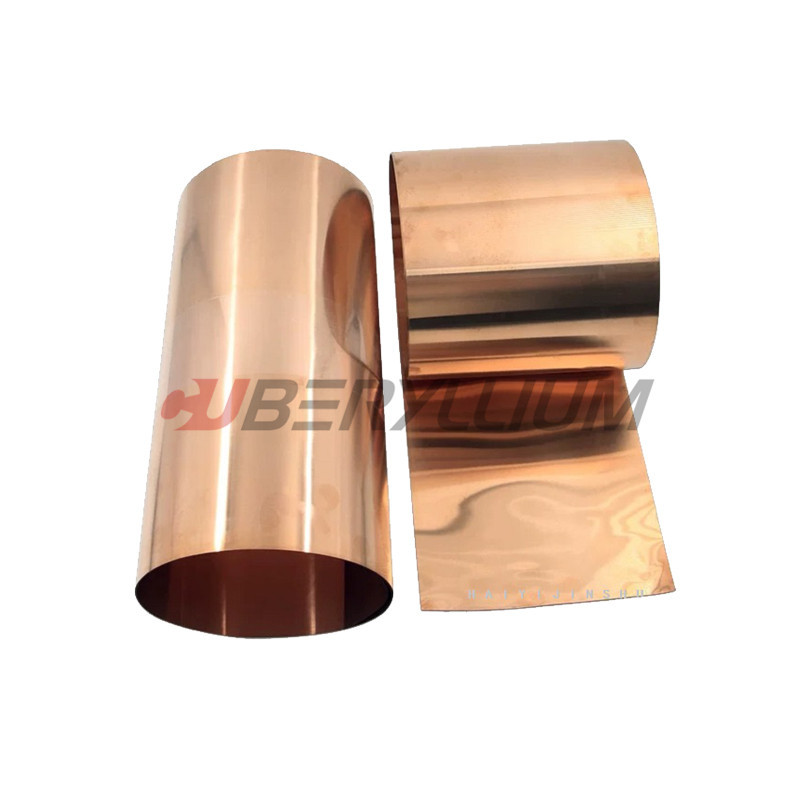

ภาพสินค้า:

คำถามที่พบบ่อย:

Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน

Q2: อะไรคือข้อดีของ Beryllium Copper ของ CUBERYLLIUM®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน

2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ

3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ

Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช

Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
