ผลิตภัณฑ์ทั้งหมด
CuBe2 Strip หนา 0.05 มม. กว้าง 50-150 มม. Hard State สำหรับ Microswitch
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM® |
| ได้รับการรับรอง | ISO,SGS |
| หมายเลขรุ่น | C17200 (คิวบี2) |
| จำนวนสั่งซื้อขั้นต่ำ | 50 |
| ราคา | 43USD |
| รายละเอียดการบรรจุ | ในม้วนบรรจุในกล่องไม้ |
| เวลาการส่งมอบ | 10 ~ 15 วัน |
| เงื่อนไขการชำระเงิน | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต | 200T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | CuBe2 สตริป C17200 | แม็กซ์ คอยล์ Wt. | 2T |
|---|---|---|---|
| หนาที่สุด. | 0.02mm | มาตรฐาน | ASTM B194, SAE J463, J461 |
| การรักษาความร้อนของริ้วรอย | อายุ 3 ชม. ที่ 600 ° F (315 C) | การจัดการอย่างปลอดภัย | ไม่มีความเสี่ยงต่อสุขภาพเป็นพิเศษ |
| เครื่องจักรกลทรัพย์สิน | ดี | พื้นผิว | สว่าง/ขัดเงา |
| ความเรียบ | ดี | ความกว้างสูงสุด | 305mm |
| สถานะ | แข็ง | ข้อมูลจำเพาะ | 0.05mmx50mm, 0.05mmx100mm, 0.05mmx150mm |
| แอปพลิเคชัน | การผลิตไมโครสวิตช์ | ||
| เน้น | C17200 แผ่นทองแดงเบริลเลียม CuBe2,CuBe2 แถบหนา 0.05 มม.,CuBe2 แถบกว้าง 50-150 มม. |
||
รายละเอียดสินค้า
CuBe2 Strip C17200 ความหนา 0.05mm ความกว้าง 50-150mm Hard State สำหรับ Microswitch
คำอธิบายสินค้าปกติ:
ชื่อสินค้า: CuBe2 Strip
เกรด: C17200
มาตรฐาน:ASTM B194, SAE J463, J461
คุณสมบัติของผลิตภัณฑ์:0.05mmx50mm, 0.05mmx100mm, 0.05mmx150mm
รัฐ: H(TD04)
การใช้งานทั่วไป: ใช้สำหรับการผลิตไมโครสวิตช์
ยี่ห้อสินค้า:คิวเบอรีลเลียม®
คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่าง
เหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมทองแดงเบริลเลียมความแข็งแรงสูง 172(UNS. C17200),173(UNS. C17300),170(UNS. C17000) และโลหะผสมทองแดงที่เลือกสำหรับการนำไฟฟ้าสูง 751(UNS. 17510),750(UNS. 17500),741(UNS. 17410)
นอกจากนี้เรายังจัดหา Master alloy : CuBeryllium-200, CuBeryllium-275, CuBeryllium-350 และ Cuberyllium-400 ให้กับโรงงานทั่วโลก
คิวเบอรีลเลียม ®-172 ยังตั้งชื่อว่า Cube2--UNSC17200 (CDA 172) เบริลเลียมคอปเปอร์เป็นโลหะผสมทองแดงเบริลเลียมที่ใช้กันมากที่สุดและมีความโดดเด่นในด้านความแข็งแกร่งและความแข็งสูงสุดss เปรียบเทียบd ถึงโลหะผสมทองแดงเชิงพาณิชย์โลหะผสม C17200 ประกอบด้วย appr.2% ของเบริลเลียมและมีความต้านทานแรงดึงสูงสุดสามารถเกิน 1360Mpa ในขณะที่ความแข็งเข้าใกล้ Rockwell C45ในขณะเดียวกัน ค่าการนำไฟฟ้าจะอยู่ที่ IACS ขั้นต่ำ 22% ในสภาวะที่โตเต็มที่ C17200 ยังมีความต้านทานพิเศษต่อการผ่อนคลายความเครียดที่อุณหภูมิสูง
องค์ประกอบทางเคมีของ CuBe2/C17200 โลหะผสมทองแดง (คิวเบอรีลเลียม ®-172):
เกรดสินค้า: คิวเบอรีลเลียม ®-172(UNS.C17200)
เบริลเลียม(เป็น): 1.80-2.00%
โคบอลต์(Co) + นิกเกิล(Ni): 0.20% ต่ำสุด
โคบอลต์(Co) + นิกเกิล(Ni) + เหล็ก(Fe): 0.60% สูงสุด
ตะกั่ว: 0.02% สูงสุด
ทองแดง (Cu): ยอดคงเหลือ
หมายเหตุ: ทองแดง plus เพิ่มเติมเท่ากับ 99.5% ขั้นต่ำ
คุณสมบัติทางกายภาพทั่วไปของ CuBe2/C17200 โลหะผสมทองแดง (คิวเบอรีลเลียม ®-172):
| ความหนาแน่น (g/cm3): | 8.36 |
| ความหนาแน่นก่อนการชุบแข็งตามอายุ (g/cm3): | 8.25 |
| โมดูลัสยืดหยุ่น (กก./มม.2 (103)): | 13.4 |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C m/m/°C): | 17 x 10-6 |
| ค่าการนำความร้อน (cal/(cm-s-°C)): | 0.25 |
| ช่วงหลอมเหลว (°C): | 870-980 |
การกำหนดอุณหภูมิของCuBe2/C17200 โลหะผสมทองแดง (คิวเบอรีลเลียม ®-172):
| การกำหนด CuBeryllium | ASTM | คุณสมบัติทางกลและทางไฟฟ้าของทองแดงเบริลเลียมสตริป | ||||||
| การกำหนด | คำอธิบาย | ความต้านแรงดึง (Mpa) |
ความแข็งแรงของผลตอบแทน 0.2% offset | เปอร์เซ็นต์การยืดตัว | ความแข็ง (HV) |
ความแข็ง Rockwell มาตราส่วน B หรือ C |
การนำไฟฟ้า (% IACS) |
|
| อา | TB00 | สารละลายอบอ่อน | 410～530 | 190～380 | 35~60 | <130 | 45~78HRB | 15～19 |
| 1/2 H | TD02 | ฮาล์ฟฮาร์ด | 580～690 | 510～660 | 12~30 | 180~220 | 88~96HRB | 15～19 |
| ชม | TD04 | แข็ง | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15～19 |
| HM | TM04 | โรงสีชุบแข็ง |
930～1040 | 750～940 | 9～20 | 270～325 | 28～35HRC | 17～28 |
| SHM | TM05 | 1030～1110 | 860～970 | 9～18 | 295～350 | 31～37HRC | 17～28 | |
| XHM | TM06 | 1060～1210 | 930～1180 | 4～15 | 300～360 | 32～38HRC | 17～28 | |
การใช้งานของ C17200 (CuBe2) โลหะผสม (คิวเบอรีลเลียม ®-172):
| ประเภทสินค้า | ผลิตภัณฑ์ | หมวดหมู่เหตุผล | เหตุผล |
| ทางอุตสาหกรรม | ตัวเรือนสำหรับเครื่องมือ | ความต้านทานการกัดกร่อน | ความต้านทานการกัดกร่อน |
| ตัวเรือนสำหรับเครื่องมือ | ลักษณะการใช้เครื่องจักร | ความสามารถในการแปรรูป | |
| ตัวเรือนสำหรับเครื่องมือ | คุณสมบัติแม่เหล็ก | ไม่ใช่แม่เหล็ก | |
| ตัวเรือนสำหรับเครื่องมือ | คุณสมบัติทางกล | ความแข็งแรงสูง | |
| เครื่องมือความปลอดภัยที่ไม่ทำให้เกิดประกายไฟ | คุณสมบัติทางกล | ความแข็งแรงสูงมาก | |
| เครื่องมือความปลอดภัยที่ไม่ทำให้เกิดประกายไฟ | ไม่เกิดประกายไฟ | ไม่เกิดประกายไฟ |
ความอดทนมาตรฐานของCuBe2 สตริป C17200 (คิวเบอรีลเลียม ®-172):
| แผ่นความคลาดเคลื่อน | ||
| (MM) | ||
| เปลื้องผ้า ความหนา |
CuBeryllium® ความอดทนมาตรฐาน |
|
| เกิน | รวม | บวกหรือลบ |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| หมายเหตุ: ความคลาดเคลื่อนนำไปใช้กับแถบรีดและโรงสีชุบแข็ง | ||

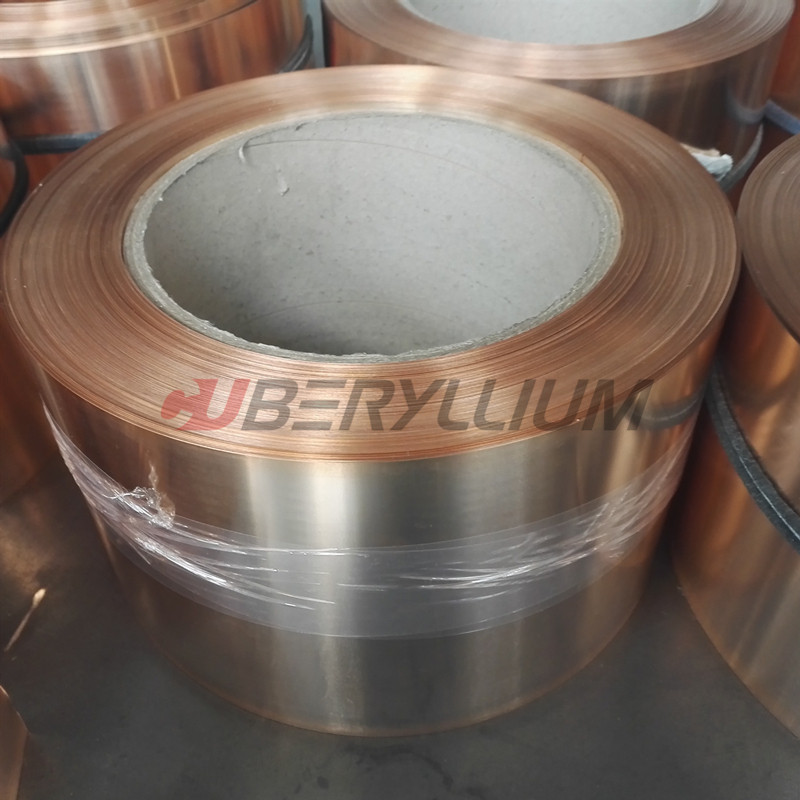

รูปถ่ายสินค้า:
คำถามที่พบบ่อย:
Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1:ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน
Q2: อะไรคือข้อดีของ Beryllium Copper ของ CUBERYLLIUM®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน
2:เราเป็นคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ
Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช
Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
แนะนำผลิตภัณฑ์
