ผลิตภัณฑ์ทั้งหมด
TH04 DIN2.1248 แท่งทองแดงเบริลเลียม ASTM B196 QQ-C-530
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM® |
| ได้รับการรับรอง | ISO ROHS |
| หมายเลขรุ่น | DIN2.1248 |
| จำนวนสั่งซื้อขั้นต่ำ | 30กก. |
| ราคา | USD 30～50/KG |
| รายละเอียดการบรรจุ | แพ็คในม้วน+ฟิล์มกันซึม+เครื่องอบผ้า+เคสไม้ |
| เวลาการส่งมอบ | 10～15 วันทำการ |
| เงื่อนไขการชำระเงิน | แอล/C, ที/ที |
| สามารถในการผลิต | 50T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | DIN2.1248 ทองแดงเบริลเลียมบาร์ | CUBERYLLIUM® เกรด | คิวเบอรีลเลียม®-173 |
|---|---|---|---|
| มาตรฐาน | ASTM B196, QQ-C-530 | พื้นผิว | สดใส โปแลนด์ |
| สถานะ | A(TB00), H(TD04), AT(TF00), HT(TH04) | แอปพลิเคชันทั่วไป | ไฟฟ้าและอุตสาหกรรม |
| รูปร่างใช้ได้ | ร็อดแอนด์บาร์ | ยี่ห้อ | คิวเบอรีลเลียม® |
| ความหนาแน่น | 8.36g/cm3 | ความยาว | ความต้องการของลูกค้า |
| ขนาด | ตามความต้องการของลูกค้า | ||
| เน้น | TH04 DIN2.1248 แท่งทองแดงเบริลเลียม,แท่งทองแดงเบริลเลียม ASTM B196 QQ-C-530,แท่งทองแดงเบริลเลียม |
||
รายละเอียดสินค้า
แท่งทองแดงเบริลเลียม DIN2.1248 ตามมาตรฐาน ASTM B196, QQ-C-530 สำหรับงานอุตสาหกรรม
รายละเอียดสินค้า:
ชื่อ: ทองแดงเบริลเลียมบาร์
เกรด: DIN2.1248
ขนาด: ตามความต้องการของลูกค้า
รูปแบบผลิตภัณฑ์สุดท้าย: แท่ง/ แท่ง
มาตรฐาน: ASTM B196, QQ-C-530
สถานะของผลิตภัณฑ์: A(TB00),H(TD04),AT(TF00),HT(TH04)
การประมวลผล: ไม่มีรอยต่อ / เชื่อม
ลักษณะการทำงาน: มีความแข็งแรงสูงและการนำไฟฟ้าสูง
บรรจุภัณฑ์: บรรจุในม้วน + ม้วนฟิล์มกันซึม + เครื่องอบผ้า + กล่องไม้
คิวเบอรีลเลียม ®-173 ยังมีชื่อ -C17300 (CDA 173)นำเสนอคุณสมบัติความแข็งแรงของ C17300 พร้อมประโยชน์เพิ่มเติมของการเป็น "การตัดเฉือนที่อิสระ"แกนและลวด C17300 มีตะกั่วจำนวนเล็กน้อยเพื่อให้เป็นโลหะผสมที่ปรับแต่งสำหรับการตัดเฉือนอัตโนมัติตะกั่วส่งเสริมการก่อตัวของเศษที่ละเอียดซึ่งช่วยยืดอายุการใช้งานของเครื่องมือตัด
องค์ประกอบทางเคมีของโลหะผสมทองแดงเบริลเลียม DIN2.1248:
| คิวเบอรีลเลียม® ยี่ห้อ | UNS-หมายเลข | เบริลเลียม | โคบอลต์ + นิกเกิล |
+โคบอลต์ + นิกเกิล + เตารีด |
พีบี | ทองแดง |
| Cuberyllium-C173 | C17300 | 1.80-2.00 | 0.20 นาที | 0.6 สูงสุด | 0.2～0.6 | สมดุล |
หมายเหตุ: ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ
คุณสมบัติทางกายภาพของ โลหะผสมทองแดงเบริลเลียม DIN2.1248:
- ความแข็งแรงสูง
- ความแข็งสูง
- ความยืดหยุ่นสูง
- ต้านทานความล้าที่เหนือกว่า
- ทนต่อการขัดถูที่เหนือกว่า
- ความสามารถในการขึ้นรูปที่เหนือกว่าและไอโซโทรปี
แอพลิเคชันของโลหะผสมทองแดงเบริลเลียม DIN2.1248:
- รีเลย์
- คอนเนคเตอร์/เซ็นเซอร์
- สวิตช์ควบคุมอุณหภูมิ
- สวิตช์/ การผลิตไมโครสวิตช์/ แปรงไมโครมอเตอร์
- สปริงแข็งแรง/สปริงเทอร์โมสตัท/สปริงทุกชิ้น
สมบัติทางกลและทางไฟฟ้าของ DIN2.1248 ทองแดงเบริลเลียมบาร์:
| อารมณ์โกรธ(*) | เส้นผ่านศูนย์กลาง | การรักษาความร้อน | แรงดึง ksi |
เปอร์เซ็นต์การยืดตัว (นาที) |
เปอร์เซ็นต์การนำไฟฟ้า IACS |
ความแข็ง Rockwell B หรือ C Scale |
|---|---|---|---|---|---|---|
| เอ(TB00) | ทุกขนาด | / | 400~600 | 30 | 15~19 | B45~85 |
เอช(TD04) |
5~10 | / | 660~900 | 5 | 15~19 | ＞B88 |
| ＞10~25 | / | 620~860 | 5 | 15~19 | ||
| ＞25 | / | 590~830 | 5 | 15~19 | ||
| เอที(TF00) | ทุกขนาด | 3 ชม. 320 องศาเซลเซียส | 1100~1380 | 2 | 22~28 | C35~42 |
| เอชที(TH04) | 5~10 | 2 ชม. 320 องศาเซลเซียส | 1200~1550 | 1 | 22~28 | C37~45 |
| ＞10~25 | 1150~1520 | 1 | 22~28 | C36~44 | ||
| ＞25 | 1120~1480 | 1 | 22~28 | C35~44 |

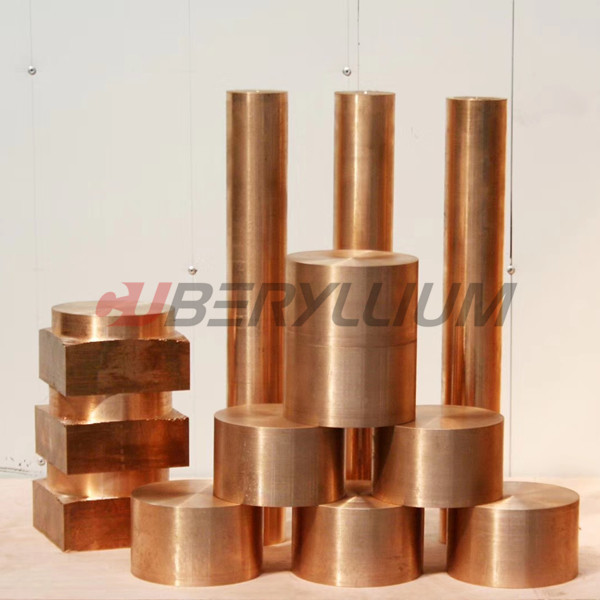

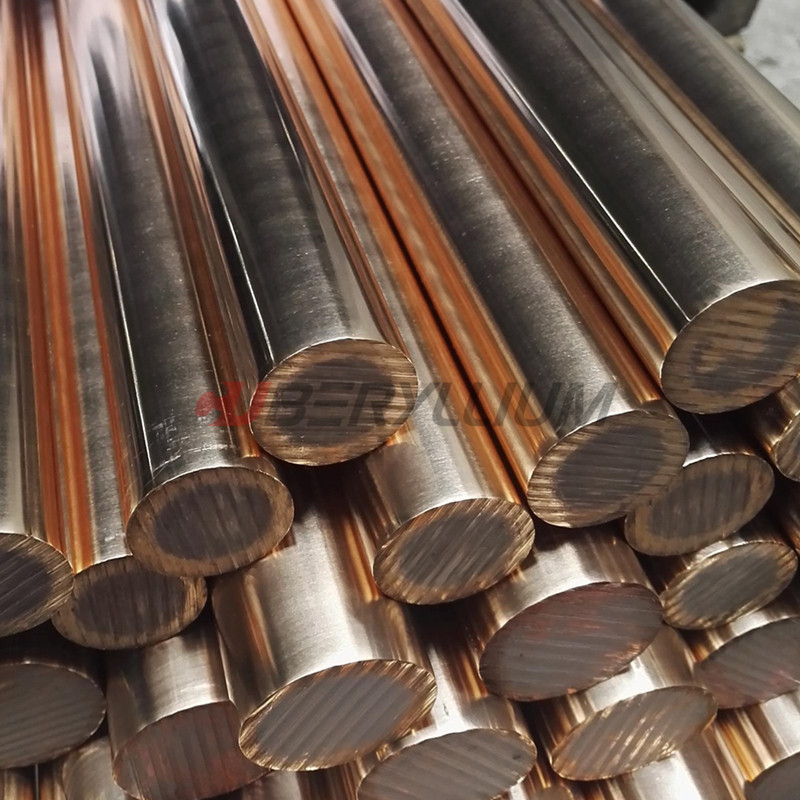

ภาพสินค้า:
DIN2.1248 Copper Beryllium Alloys International Specification:
แท่ง/แท่ง/ท่อ: ASTM B196, QQ-C-530
สายไฟ: ASTM B197, QQ-C-530
มาตรฐานยุโรป: CuBe2Pb, โลหะผสม M25, UNS.C17300, DIN.2.1248, CW102C ถึง EN
บันทึก:
ASTM: American Society สำหรับการทดสอบและวัสดุ
SAE: สมาคมวิศวกรยานยนต์
AMS: ข้อกำหนดวัสดุการบินและอวกาศ (เผยแพร่โดย SEA)
RWMA: สมาคมผู้ผลิตเครื่องเชื่อมแบบต้านทาน
หมายเหตุ: เว้นแต่จะระบุไว้เป็นอย่างอื่น วัสดุจะถูกผลิตโดย ASTM
เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)
การแข็งตัวของอายุ
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง
แนะนำผลิตภัณฑ์
