Qbe2.0 ขดลวดทองแดงเบริลเลียม 0.5 มม. สำหรับอุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์

ขดลวดทองแดง Qbe2.0 เส้นผ่านศูนย์กลาง 0.5 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้า

รายละเอียดสินค้า:

ชื่อ: ขดลวดทองแดง

เกรด: Qbe2.0

ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 0.5mm

พื้นผิว: สว่าง

สถานะ: อ่อน, แข็ง

คุณสมบัติ: การนำความร้อนและไฟฟ้าสูง

ใบสมัคร: สำหรับอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้า

คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)และมาตรฐาน Gost QBe2,QBe1.9Ti(БрБ2;БрБНТ1.9) สำหรับตลาดรัสเซียซัพพลายมาสเตอร์อัลลอยด์: CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 สู่โรงงานระดับโลก

การใช้งานทั่วไปสำหรับQbe2.0 โลหะผสมทองแดงเบริลเลียม:

คิวเบอรีลเลียม ®-Qbe2 ยังชื่อ CuBe2 เบริลเลียมคอปเปอร์เป็นโลหะผสมทองแดงเบริลเลียมที่ใช้กันมากที่สุดและมีความโดดเด่นในด้านความแข็งแกร่งและความแข็งสูงสุดเมื่อเทียบกับโลหะผสมทองแดงเชิงพาณิชย์

1: อุปกรณ์อิเล็กทรอนิกส์และไฟฟ้า

2: แม่พิมพ์พลาสติกและออปติคัลไม่สามารถใช้กับดินหล่อเย็น แกนแม่พิมพ์ เจาะ และระบบหล่อเย็นนักวิ่งร้อนที่น้ำไม่สามารถผ่านได้

3: อุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำสูง

4: อุปกรณ์เตรียมการสื่อสาร

5: เครื่องมือวัด;

6: การบินและอวกาศ;

7: ผู้ผลิตรถยนต์

องค์ประกอบทางเคมีของประสิทธิภาพสูง Qbe2.0 เบริลเลียมบรอนซ์ล้อแม็ก:

ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ

คุณสมบัติทางกายภาพทั่วไปของโลหะผสมทองแดงเบริลเลียม Qbe2.0 ประสิทธิภาพสูง:

ความหนาแน่น (g/cm3): 8.36
ความหนาแน่นก่อนชุบแข็ง (g/cm3): 8.25
โมดูลัสยืดหยุ่น (กก./มม.2 (103)): 13.40
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C m/m/°C): 17 x 10-6
ค่าการนำความร้อน (cal/(cm-s-°C)): 0.25
ช่วงหลอมเหลว (°C): 870-980

สมบัติทางกลและทางไฟฟ้าของสายไฟทองแดงเบริลเลียม Qbe2.0 ประสิทธิภาพสูง:

มาตรฐานของตลาดรัสเซียของโลหะผสมทองแดงเบริลเลียม Qbe2.0 ประสิทธิภาพสูง:

เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)

การอบชุบด้วยความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้ในขณะที่โลหะผสมทองแดงทั้งหมดสามารถชุบแข็งได้โดยการทำงานเย็น แต่ทองแดงเบริลเลียมนั้นมีเอกลักษณ์เฉพาะในการชุบแข็งด้วยการบำบัดด้วยความร้อนที่อุณหภูมิต่ำอย่างง่ายประกอบด้วยสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมด้วยสารละลายและครั้งที่สองเรียกว่าการตกตะกอนหรือการแข็งตัวของอายุ

การหลอมละลาย

สำหรับโลหะผสมทั่วไป CuBe2Pb) โลหะผสมจะได้รับความร้อนระหว่าง 720 °C ถึง 860 °Cณ จุดนี้เบริลเลียมที่มีอยู่จะ "ละลาย" เป็นหลักในเมทริกซ์ทองแดง (เฟสอัลฟา)โดยการดับอย่างรวดเร็วถึงอุณหภูมิห้อง โครงสร้างของสารละลายที่เป็นของแข็งนี้จะคงอยู่วัสดุในขั้นตอนนี้มีความนุ่มและเหนียวมาก และสามารถทำงานเย็นได้โดยง่ายโดยการวาด ขึ้นรูป รีด หรือขึ้นรูปแบบเย็นการดำเนินการหลอมด้วยสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยทั่วไปลูกค้าจะไม่ใช้อุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็งล้วนเป็นพารามิเตอร์ที่สำคัญอย่างยิ่งและควบคุมโดยโอห์มมัลลอยอย่างเข้มงวด

การแข็งตัวของอายุ

การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง

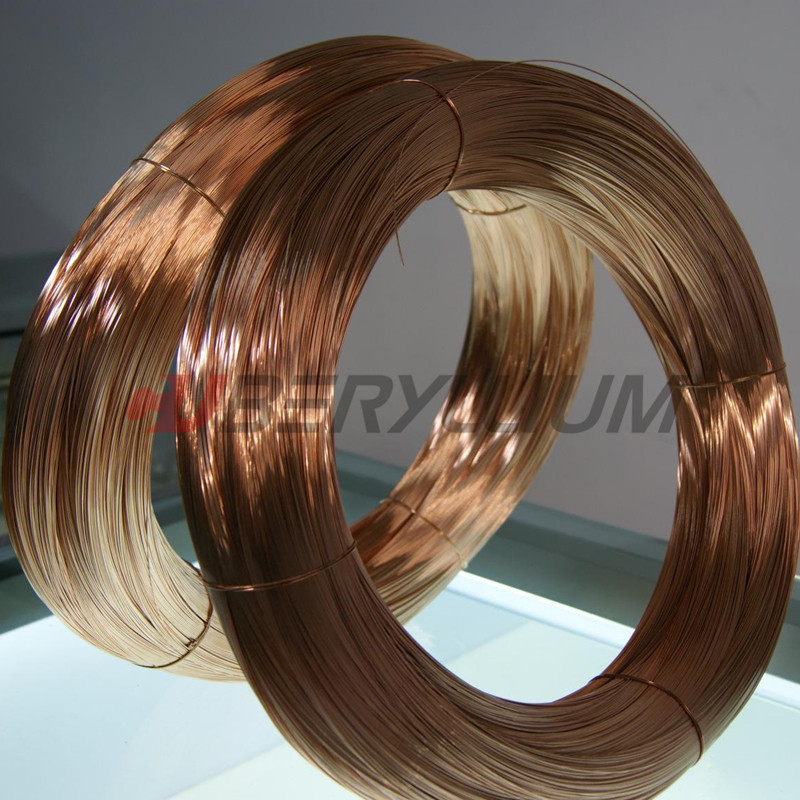

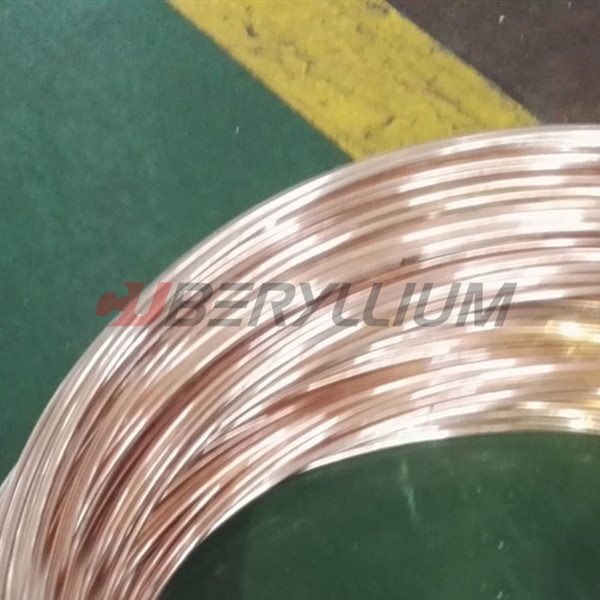

ภาพสินค้า:

คำถามที่พบบ่อย:

Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน

Q2: อะไรคือข้อดีของทองแดงเบริลเลียมของ คิวเบอรีลเลียม®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน

2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ

3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ

Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช

Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
