CuBe2 Copper Beryllium แผ่นโลหะมาตรฐาน ASTM B194 สำหรับงานไฟฟ้า
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อ | แผ่นทองแดงเบริลเลียม CuBe2 | CUBERYLLIUM® เกรด | คิวเบอรีลเลียม® 172 |
---|---|---|---|
ช่วงความหนา | 1mm-5mm | ความกว้างสูงสุด | 300mm |
ความยาวสูงสุด | 2m | มาตรฐาน | ASTM B194 |
การรักษาความร้อน | 3 ชม. 315°C หรือ 2 ชม. 315°C | การจัดการอย่างปลอดภัย | ไม่มีความเสี่ยงต่อสุขภาพเป็นพิเศษ |
เครื่องจักรกลทรัพย์สิน | ดี | พื้นผิว | สว่าง/ขัดเงา |
ความเรียบ | ดี | สถานะ | A(TB00), H(TD04), AT(TF00), HT(TH04) |
แอปพลิเคชัน | สำหรับงานไฟฟ้า | ||
แสงสูง | แผ่นทองแดงเบริลเลียม CuBe2,แผ่นทองแดงเบริลเลียมมาตรฐาน ASTM B194,แถบทองแดงเบริลเลียม |
แผ่นทองแดงเบริลเลียม CuBe2 พร้อมมาตรฐาน ASTM B194 สำหรับงานไฟฟ้า
คำอธิบายสินค้าปกติ:
ชื่อสินค้า: แผ่นทองแดงเบริลเลียม
เกรด: CuBe2
มาตรฐาน:ASTM B194
ขนาดสินค้า:ความหนา 1mm-5mm;ความกว้างสูงสุด: 300 มม.;ความยาวสูงสุด: 2m;หรือเส้นผ่านศูนย์กลางที่กำหนดเอง
สถานะ:A(TB00), H(TD04), AT(TF00), HT(TH04)
การใช้งานทั่วไป: สำหรับงานไฟฟ้า
ยี่ห้อสินค้า:คิวเบอรีลเลียม®
ข้อมูลผลิตภัณฑ์ของ CuBe2 (C17200) โลหะผสมทองแดง:
CuBe2 (C17200) โลหะผสมทองแดงเบริลเลียมรวมคุณสมบัติทางกล สมบัติทางกายภาพ และคุณสมบัติทางเคมีที่ยอดเยี่ยม
หลังจากการอบชุบด้วยความร้อน (การบำบัดสารละลายและการรักษาอายุ) มีขีดจำกัดความแข็งแรงสูง ขีดจำกัดความยืดหยุ่น ขีดจำกัดของผลผลิต และขีดจำกัดความล้าเทียบเท่ากับเหล็กพิเศษ
นอกจากนี้ยังมีการนำไฟฟ้าสูง การนำความร้อน ความแข็งสูง ทนต่อการกัดกร่อน ทนต่อการสึกหรอ ประสิทธิภาพการหล่อที่ดี ลักษณะที่ไม่เป็นแม่เหล็กและไม่เกิดประกายไฟ และใช้กันอย่างแพร่หลายในการผลิตแม่พิมพ์ เครื่องจักร อิเล็กทรอนิกส์ และอุตสาหกรรมอื่น ๆ
องค์ประกอบทางเคมีของ โลหะผสมทองแดงเบริลเลียม CuBe2:
เกรดสินค้า: คิวเบอรีลเลียม ®-172(UNS.C17200)
เบริลเลียม(เป็น): 1.80-2.00%
โคบอลต์(Co) + นิกเกิล(Ni): 0.20% ต่ำสุด
โคบอลต์(Co) + นิกเกิล(Ni) + เหล็ก(Fe): 0.60% สูงสุด
ตะกั่ว: 0.02% สูงสุด
ทองแดง (Cu): ยอดคงเหลือ
หมายเหตุ: ทองแดง plus เพิ่มเติมเท่ากับ 99.5% ขั้นต่ำ
คุณสมบัติทางกายภาพทั่วไปของ โลหะผสมทองแดงเบริลเลียม CuBe2:
ความหนาแน่น (g/cm3): | 8.36 |
ความหนาแน่นก่อนอายุชุบแข็ง (g/cm3): | 8.25 |
โมดูลัสยืดหยุ่น (กก./มม.2 (103)): | 13.4 |
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C m/m/°C): | 17 x 10-6 |
ค่าการนำความร้อน (cal/(cm-s-°C)): | 0.25 |
ช่วงหลอมเหลว (°C): | 870-980 |
การกำหนดอุณหภูมิของแผ่นทองแดงเบริลเลียม CuBe2:
คุณสมบัติทางกลและทางไฟฟ้าของ C17200 แผ่น/แผ่น | |||||||
คิวเบอรีลเลียม | ASTM | การรักษาความร้อน |
ความหนา (มม.) |
ความต้านแรงดึง (เอ็มพีเอ) |
เปอร์เซ็นต์การยืดตัว |
ความแข็ง มาตราส่วน Rockwell B หรือ C |
การนำไฟฟ้า (% IACS) |
การกำหนด | การกำหนด | ||||||
NS | TB00 | ทุกขนาด | 400~580 | 20~60 | B45-85 | 15~19 | |
ชม | TD04 | <10 | 600~880 | 8~20 | B91-103 | 15~19 | |
10~25 | 600~850 | 8~20 | B90-102 | 15 ~ 19 | |||
25~50 | 580~820 | 8~20 | B88-102 | 15 ~19 | |||
>50 | 580~820 | 8~20 | B88-102 | 15 ~19 | |||
ที่ | TF00 | 3 ชม. 315℃ |
ทุกขนาด | 1120~1358 | 3~10 | C36-41 | 22 ~ 28 |
HT | TH04 | 2 ชม. 315℃ | <10 | 1200~1450 | 1~5 | C38-45 | 22 ~ 28 |
10~25 | 1200~1500 | 1~5 | C38-44 | 22 ~ 28 | |||
25~50 | 1200~1450 | 2~5 | C37-43 | 22 ~ 28 | |||
>50 | 1100~1350 | 2~5 | C36-42 | 22 ~ 28 |
แอพพลิเคชั่นของโลหะผสมทองแดงเบริลเลียม CuBe2:
การใช้งานสำหรับทองแดงเบริลเลียม C17200 รวมถึงส่วนประกอบทางไฟฟ้าและคอนเนคเตอร์ นอกชายฝั่งและทางทะเล ระบบส่งกำลัง การเชื่อมด้วยหุ่นยนต์ และเครื่องมือ oifieldลักษณะที่ไม่เป็นแม่เหล็กของโลหะผสมทำให้เหมาะอย่างยิ่งสำหรับใช้กับเครื่องมือสายไฟแบบมีรูเจาะ
•ขั้วต่อไฟฟ้า/อิเล็กทรอนิกส์
•สปริงแบกกระแส
•ชิ้นส่วนกลึงด้วยสกรูที่แม่นยำ
•อิเล็กโทรดเชื่อม
•ตลับลูกปืน
•แม่พิมพ์พลาสติก
•ส่วนประกอบที่ทนต่อการกัดกร่อน

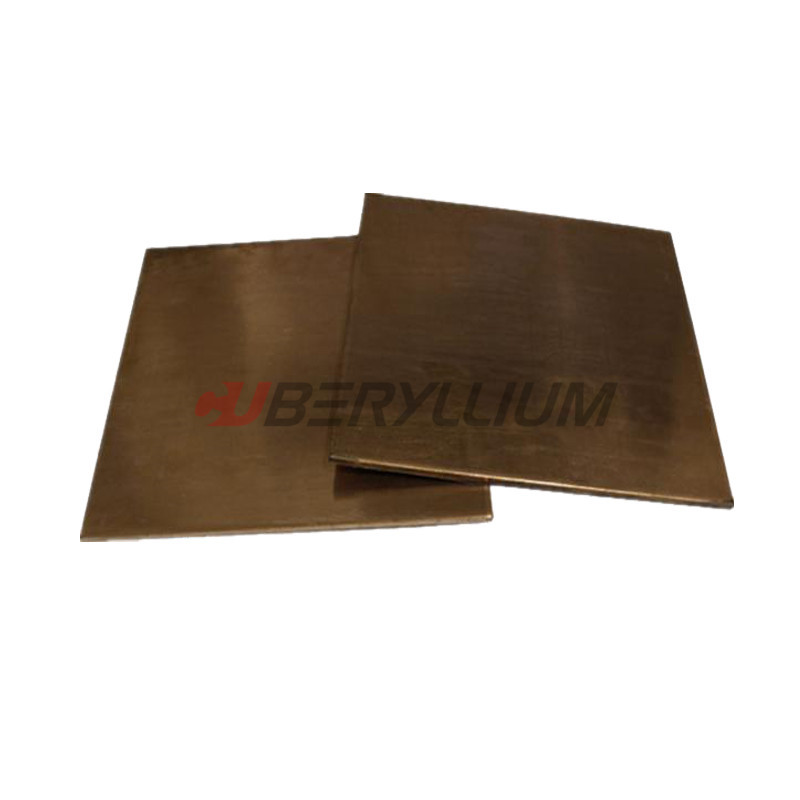

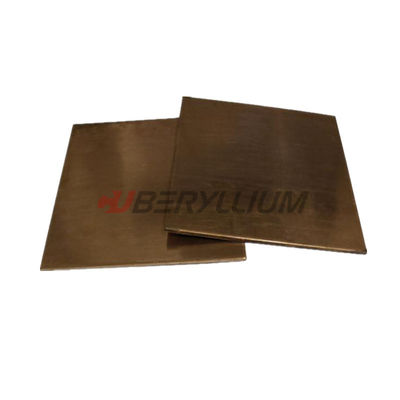

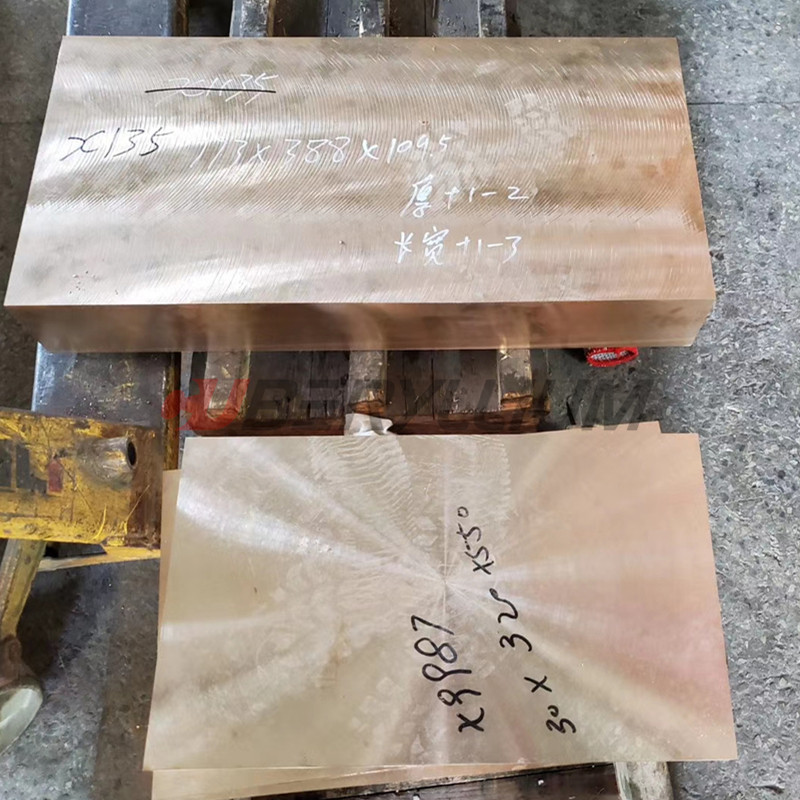

รูปถ่ายสินค้า:
เทคโนโลยีที่สำคัญที่สุดของ คิวเบอรีลเลียม ®
NS:การรักษาความร้อน
การอบชุบด้วยความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้ในขณะที่โลหะผสมทองแดงทั้งหมดสามารถชุบแข็งได้โดยการทำงานเย็น แต่ทองแดงเบริลเลียมนั้นมีเอกลักษณ์เฉพาะในการชุบแข็งด้วยการบำบัดด้วยความร้อนที่อุณหภูมิต่ำอย่างง่ายประกอบด้วยสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมด้วยสารละลายและครั้งที่สองเรียกว่าการตกตะกอนหรือการแข็งตัวของอายุ
B: การหลอมสารละลาย
สำหรับโลหะผสมทั่วไป CuBe1.9 (1.8- 2%) โลหะผสมจะได้รับความร้อนระหว่าง 720 °C ถึง 860 °Cณ จุดนี้เบริลเลียมที่มีอยู่จะ "ละลาย" เป็นหลักในเมทริกซ์ทองแดง (เฟสอัลฟา)โดยการดับอย่างรวดเร็วถึงอุณหภูมิห้อง โครงสร้างของสารละลายที่เป็นของแข็งนี้จะคงอยู่วัสดุในขั้นตอนนี้มีความนุ่มและเหนียวมาก และสามารถทำงานเย็นได้โดยง่ายโดยการวาด ขึ้นรูป รีด หรือขึ้นรูปแบบเย็นการดำเนินการหลอมด้วยสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยทั่วไปลูกค้าจะไม่ใช้อุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็งล้วนเป็นพารามิเตอร์ที่สำคัญอย่างยิ่งและควบคุมโดยโอห์มมัลลอยอย่างเข้มงวด
C: การแข็งตัวของวัย
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง
คำถามที่พบบ่อย:
Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน
Q2: อะไรคือข้อดีของ Beryllium Copper ของ CUBERYLLIUM®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน
2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ
Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช
Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
