ผลิตภัณฑ์ทั้งหมด
โคบอลต์ C17500 Beryllium Copper Coils สายไฟหนา 3mm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM |
| ได้รับการรับรอง | ISO ROHS |
| หมายเลขรุ่น | C17500 |
| จำนวนสั่งซื้อขั้นต่ำ | 30กก. |
| ราคา | USD 30～50/KG |
| รายละเอียดการบรรจุ | บรรจุในม้วนหรือม้วนเป็นม้วน+ฟิล์มกันซึม+เครื่องอบผ้า+เคสไม้ |
| เวลาการส่งมอบ | 10～15 วันทำการ |
| เงื่อนไขการชำระเงิน | แอล/C, ที/ที |
| สามารถในการผลิต | 50T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | C17500 สายทองแดงโคบอลต์เบริลเลียม | CUBERYLLIUM® เกรด | คิวเบอรีลเลียม® 750 |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลาง | 0.08mm～6mm | ASTM | ASTM B441 |
| อารมณ์โกรธ | A(TB00), H(TD04), AT(TF00), HT(TH04) | พื้นผิว | สว่าง |
| รูปร่างใช้ได้ | ก้านหรือลวดม้วน | บรรจุุภัณฑ์ | บนม้วนและม้วน |
| แอปพลิเคชันทั่วไป | ขั้วต่ออิเล็กทรอนิกส์ | ทำงานร้อน | มีคุณสมบัติการทำงานที่ดี |
| ทำงานเย็น | มีคุณสมบัติในการทำความเย็นที่ดีเยี่ยม | ||
| เน้น | C17500 Beryllium Copper Coils,Beryllium Copper Coils ความหนา 3mm,C17500 เบริลเลียมในโลหะผสมทองแดง |
||
รายละเอียดสินค้า
C17500 สายทองแดงโคบอลต์เบริลเลียมหนา 3 มม. (+0/-0.05 มม.) ในขดลวด
รายละเอียดสินค้า:
ชื่อ: สายทองแดงโคบอลต์เบริลเลียม
เกรด: C17500
ข้อมูลจำเพาะ: ความหนา 3 มม. (+/-0.05 มม.)
พื้นผิว: สว่าง
สถานะ: A(TB00), H(TD04), AT(TF00), HT(TH04)
คุณสมบัติ: การนำไฟฟ้าสูง
ใบสมัคร: สำหรับขั้วต่ออิเล็กทรอนิกส์
คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)และ Gost มาตรฐาน QBe2, QBe1.9Ti สำหรับตลาดรัสเซียซัพพลายมาสเตอร์อัลลอยด์ : CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 สู่โรงงานระดับโลก
การผลิตโลหะผสมทองแดง C17500 Colbalt Beryllium:
โลหะผสมทองแดง-โคบอลต์-เบริลเลียม UNS C17500 ประกอบด้วยความแข็งแรงปานกลางและค่าการนำไฟฟ้า IACS ประมาณ 50%โลหะผสมเหล่านี้มีอยู่ในอุณหภูมิที่ชุบแข็งและอุณหภูมิที่รักษาด้วยความร้อนและแบบเหนียว
| ทำงานเย็น | โลหะผสม UNS C17500 มีความสามารถในการทำงานเย็นที่ดีเยี่ยม |
| ทำงานร้อน | โลหะผสม UNS C17500 มีความสามารถในการขึ้นรูปร้อนได้ดี |
| การตีขึ้นรูป | แนะนำให้ใช้อุณหภูมิระหว่าง 649 ถึง 885 องศาเซลเซียส (1200 ถึง 1625 องศาฟาเรนไฮต์) สำหรับงานร้อนของโลหะผสม UNS C17500 |
| งานเชื่อม | โลหะผสม UNS C17500 เหมาะสำหรับการเชื่อมแบบก้น การเชื่อมตะเข็บ การประสาน การบัดกรี การเชื่อมอาร์กโลหะเคลือบ การเชื่อมแบบจุด และกระบวนการเชื่อมอาร์กแบบป้องกันแก๊สไม่แนะนำให้ใช้การเชื่อมด้วย Oxyacetylene สำหรับโลหะผสมเหล่านี้ |
องค์ประกอบทางเคมีของ C17500 โลหะผสมทองแดงโคบอลต์เบริลเลียม:
| คิวเบอรีลเลียม® ยี่ห้อ | UNS-หมายเลข | เบริลเลียม | โคบอลต์ | เฟ | ซิ | ทองแดง |
| Cuberyllium-C750 | C17500 | 0.40-0.70 | 2.4~2.7 | <0.1 | <0.2 | สมดุล |
หมายเหตุ: ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ
คุณสมบัติทางกายภาพทั่วไปของ C17500 โลหะผสมทองแดงโคบอลต์เบริลเลียม:
| ความหนาแน่น | 8.83 | g/cm3 |
| ความหนาแน่นก่อนอายุชุบแข็ง | 8.75 | g/cm3 |
| ช่วงหลอมเหลว | 1,000~1070 | ℃ |
| โมดูลัสยืดหยุ่น | 14.1 | (กก./ตร.ม. (103) |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน | 18 x 10 -6 | 20 °C ถึง 200 °C m/m/°C |
| การนำความร้อน | 0.48 | แคล/(cm-s-°C) |
สมบัติทางกลและทางไฟฟ้าของC17500 สายทองแดงโคบอลต์เบริลเลียม:
| อารมณ์โกรธ(*) | การรักษาความร้อน |
ความต้านแรงดึง Mpa |
เปอร์เซ็นต์การยืดตัว (นาที) |
การนำไฟฟ้า เปอร์เซ็นต์ IACS |
|---|---|---|---|---|
| เอ(TB00) | / | 240~380 | 20~60 | 20~30 |
| เอช(TD04) | / | 440~550 | 2~20 | 20~30 |
| เอที(TF00) | 3 ชม. 490℃ | 690~900 | ＞10 | 45~60 |
| HT(TH04 | 2 ชม. 490 ℃ | 750~960 | ＞10 | 48~60 |
ข้อมูลจำเพาะวัสดุที่เกี่ยวข้องของC17500 โคบอลต์เบริลเลียมโลหะผสมทองแดง:
สายไฟ: ASTM B441
แท่ง/แท่ง/ท่อ: ASTM B441, SAE J461, 463;RWMA ชั้น 3
แถบ: ASTM B534
แผ่น: ASTM B534
เพลท: ASTM B534, SAE J461, RWMA Class 3
มาตรฐานยุโรป: CuCo2Be, CuCoBe, UNSC17500, ล้อแม็ก 10, DIN 2.1285, CW104C ถึง EN
บันทึก:
ASTM: American Society สำหรับการทดสอบและวัสดุ
SAE: สมาคมวิศวกรยานยนต์
AMS: ข้อกำหนดวัสดุการบินและอวกาศ (เผยแพร่โดย SEA)
RWMA: สมาคมผู้ผลิตเครื่องเชื่อมแบบต้านทาน
หมายเหตุ: เว้นแต่จะระบุไว้เป็นอย่างอื่น วัสดุจะถูกผลิตโดย ASTM
การใช้งานทั่วไปของC17500 โคบอลต์เบริลเลียมโลหะผสมทองแดง:
| • แบริ่งและบุช |
| • แม่พิมพ์พลาสติก |
| • ส่วนประกอบที่ทนต่อการกัดกร่อน |
| • สปริงแบกกระแส |
| • อิเล็กโทรดเชื่อม |
| • ขั้วต่อไฟฟ้าและอิเล็กทรอนิกส์ |

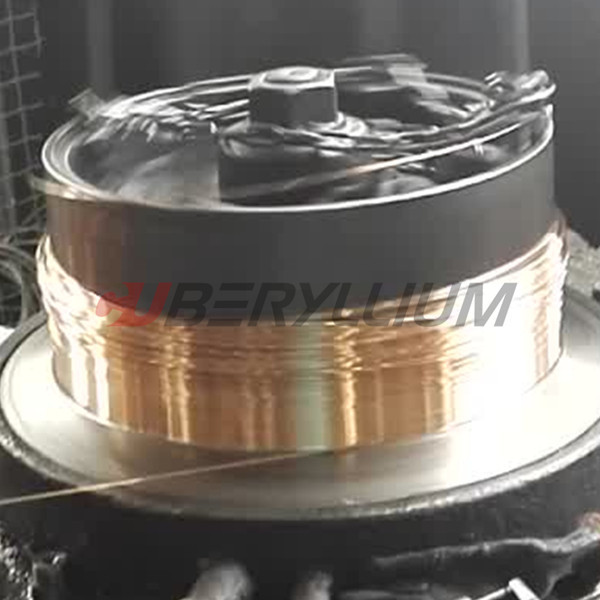

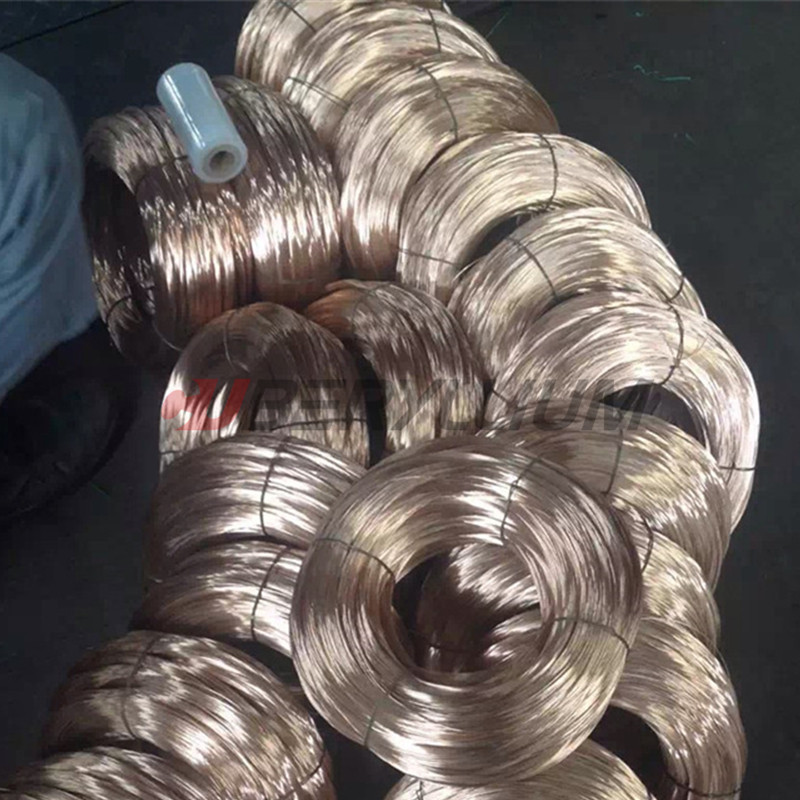

ภาพสินค้า:
เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)
การแข็งตัวของอายุ
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง
คำถามที่พบบ่อย:
Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน
Q2: อะไรคือข้อดีของทองแดงเบริลเลียมของ คิวเบอรีลเลียม®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน
2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ
Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช
Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
แนะนำผลิตภัณฑ์
