ผลิตภัณฑ์ทั้งหมด
โคบอลต์ C17500 CuCo2Be เบริลเลียมทองแดงสปริงลวดหนา 0.1 มม. บน Spools
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM |
| ได้รับการรับรอง | ISO ROHS |
| หมายเลขรุ่น | CuCo2Be - C17500 |
| จำนวนสั่งซื้อขั้นต่ำ | 30กก. |
| ราคา | USD 30KG |
| รายละเอียดการบรรจุ | แพ็คในม้วน+ฟิล์มกันซึม+เครื่องอบผ้า+เคสไม้ |
| เวลาการส่งมอบ | 10～15 วันทำการ |
| เงื่อนไขการชำระเงิน | แอล/C, ที/ที |
| สามารถในการผลิต | 50T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | CuCo2Be - C17500 ลวดทองแดงโคบอลต์เบริลเลียม | CUBERYLLIUM® เกรด | คิวเบอรีลเลียม® 750 |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลาง | 0.08mm～6mm | ASTM | ASTM B441 |
| อารมณ์โกรธ | A(TB00), H(TD04), AT(TF00), HT(TH04) | พื้นผิว | สว่าง |
| บรรจุุภัณฑ์ | บนม้วนและม้วน | แอปพลิเคชันทั่วไป | ขั้วต่ออิเล็กทรอนิกส์ |
| รูปร่างใช้ได้ | ก้านหรือลวดม้วน | ทำงานร้อน | มีคุณสมบัติการทำงานที่ดี |
| ทำงานเย็น | มีคุณสมบัติในการทำความเย็นที่ดีเยี่ยม | ||
| เน้น | CuCo2Be เบริลเลียมทองแดงลวดสปริง,เบริลเลียมทองแดงสปริงลวดความหนา 0.1 มม.,c1750 CuCo2Be |
||
รายละเอียดสินค้า
CuCo2Be - C17500 ความหนาของลวดทองแดงโคบอลต์เบริลเลียม 0.1 มม. บน Spools
รายละเอียดสินค้า:
ชื่อ: ลวดทองแดงโคบอลต์เบริลเลียม
เกรด: CuCo2Be - C17500
ข้อมูลจำเพาะ: ความหนา 0.08mm-6mm
พื้นผิว: สว่าง
สถานะ: A(TB00), H(TD04), AT(TF00), HT(TH04)
คุณสมบัติ: การนำไฟฟ้าสูง
ใบสมัคร: สำหรับ ขั้วต่ออิเล็กทรอนิกส์
คิวเบอรีลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)และ Gost มาตรฐาน QBe2, QBe1.9Ti สำหรับตลาดรัสเซียซัพพลายมาสเตอร์อัลลอยด์ : CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 สู่โรงงานระดับโลก
คิวเบอรีลเลียม ®-750 ยังมีชื่อ -C17500 (CDA 750)รวมความแข็งแรงของผลผลิตปานกลางถึง 960Mpa (140ksi) พร้อมการนำไฟฟ้าและความร้อนตั้งแต่ 45 ถึง 60% ของทองแดงบริสุทธิ์ล้อแม็ก 750 และ 751 มีจำหน่ายในรูปแบบผลิตภัณฑ์ดัดและสามารถชุบแข็งได้เต็มที่ผลิตภัณฑ์ที่ชุบแข็งจะถูกระบุโดยการกำหนดอุณหภูมิ AT หรือ HT และมีการขึ้นรูปที่ดี
องค์ประกอบทางเคมีของ CuCo2Be - C17500 โลหะผสมทองแดงโคบอลต์เบริลเลียม:
| คิวเบอรีลเลียม® ยี่ห้อ | UNS-หมายเลข | เบริลเลียม | โคบอลต์ | เฟ | ซิ | ทองแดง |
| Cuberyllium-C750 | C17500 | 0.40-0.70 | 2.4~2.7 | <0.1 | <0.2 | สมดุล |
หมายเหตุ: ทองแดงบวกเพิ่มเท่ากับ 99.5% ขั้นต่ำ
คุณสมบัติทางกายภาพทั่วไปของ CuCo2Be - C17500 โลหะผสมทองแดงโคบอลต์เบริลเลียม:
| ความหนาแน่น | 8.83 | g/cm3 |
| ความหนาแน่นก่อนอายุชุบแข็ง | 8.75 | g/cm3 |
| ช่วงหลอมเหลว | 1,000~1070 | ℃ |
| โมดูลัสยืดหยุ่น | 14.1 | (กก./ตร.ม. (103) |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน | 18 x 10 -6 | 20 °C ถึง 200 °C m/m/°C |
| การนำความร้อน | 0.48 | แคล/(cm-s-°C) |
สมบัติทางกลและทางไฟฟ้าของ CuCo2Be - C17500 โคบอลต์เบริลเลียมโลหะผสมทองแดง:
| คุณสมบัติ | เมตริก | อิมพีเรียล |
|---|---|---|
| ความแข็ง Rockwell B (ความหนาใดก็ได้) | 90.0 | 90.0 |
| ความต้านทานแรงดึงที่จุดขาด (@thickness ≥50.8 mm/ @thickness 2.00 in) | 607 MPa | 88000 psi |
| ความต้านแรงดึงที่จุดขาด 9@thickness 25.4-50.8 mm/ @thickness 1.00-2.00 in) | 621 MPa | 90000 psi |
| แรงดึงที่จุดขาด (@thickness 25.4 mm/ @thickness 1.00 in) | 648 MPa | 94000 psi |
| ความต้านทานแรงดึง, ผลผลิต (@strain 0.500 %, ความหนา ≥50.8 mm/ @strain 0.500%, ความหนา 2.00 in) | 607 MPa | 88000 psi |
| แรงดึง, ผลผลิต (@strain 0.500%, ความหนา 25.4-50.8 mm/ @Strain 0.500%, ความหนา 1.00 - 2.00 in) | 621 MPa | 90000 psi |
| ความต้านทานแรงดึง, ผลผลิต (@strain 0.500%, ความหนา 25.4 mm/ @Strain 0.500 %, ความหนา 1.00 in) | 648 MPa | 94000 psi |
| โมดูลัสความยืดหยุ่น | 131 เกรดเฉลี่ย | 19000 ksi |
| อัตราส่วนปัวซอง | 0.267 | 0.267 |
| โมดูลัสเฉือน | 51.7 เกรดเฉลี่ย | 7500 ksi |
ข้อมูลจำเพาะวัสดุที่เกี่ยวข้องของ CuCo2Be - C17500 โคบอลต์เบริลเลียมโลหะผสมทองแดง:
สายไฟ: ASTM B441
แท่ง/แท่ง/ท่อ: ASTM B441, SAE J461, 463;RWMA ชั้น 3
แถบ: ASTM B534
แผ่น: ASTM B534
เพลท: ASTM B534, SAE J461, RWMA Class 3
มาตรฐานยุโรป: CuCo2Be, CuCoBe, UNSC17500, ล้อแม็ก 10, DIN 2.1285, CW104C ถึง EN
บันทึก:
ASTM: American Society สำหรับการทดสอบและวัสดุ
SAE: สมาคมวิศวกรยานยนต์
AMS: ข้อกำหนดวัสดุการบินและอวกาศ (เผยแพร่โดย SEA)
RWMA: สมาคมผู้ผลิตเครื่องเชื่อมแบบต้านทาน
หมายเหตุ: เว้นแต่จะระบุไว้เป็นอย่างอื่น วัสดุจะถูกผลิตโดย ASTM
การใช้งานทั่วไปของ CuCo2Be - C17500 โคบอลต์เบริลเลียมโลหะผสมทองแดง:
| • แบริ่งและบุช |
| • แม่พิมพ์พลาสติก |
| • ส่วนประกอบที่ทนต่อการกัดกร่อน |
| • สปริงแบกกระแส |
| • อิเล็กโทรดเชื่อม |
| • ขั้วต่อไฟฟ้าและอิเล็กทรอนิกส์ |

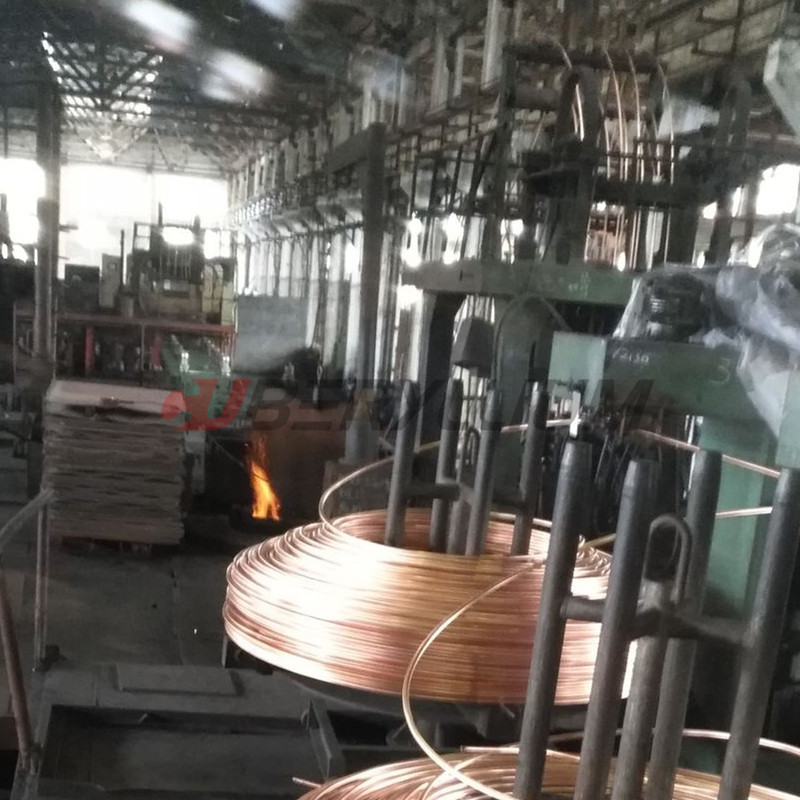

ภาพสินค้า:
ความสามารถในการเชื่อม
แนะนำให้ใช้การบัดกรี การประสาน การเชื่อมอาร์กแบบป้องกันแก๊ส การเชื่อมอาร์กโลหะเคลือบ การเชื่อมแบบจุด การเชื่อมตะเข็บ และการเชื่อมแบบก้น
ใช้งานได้ทั้งแบบร้อนและเย็น
คุณสมบัติการทำงานร้อนที่ดีคุณสมบัติการทำงานเย็นที่ดีเยี่ยม
เทคโนโลยีหลักของเบริลเลียมคอปเปอร์ (การรักษาความร้อน)
การแข็งตัวของอายุ
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมละลายตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง
คำถามที่พบบ่อย:
Q1: คุณสามารถผลิตแถบทองแดงเบริลเลียมโดยกระบวนการ Mill Hardened ได้หรือไม่
A1: ใช่ เราสามารถผลิต AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08) เราเป็นโรงงานเดียวที่สามารถทำแถบแข็งในประเทศจีน
Q2: อะไรคือข้อดีของทองแดงเบริลเลียมของ คิวเบอรีลเลียม®
A2: 1: น้ำหนักคอยล์ที่ใหญ่ที่สุดอาจถึง 1200 กก. / ม้วน
2:เราเป็นเพียงคนเดียวที่หลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
3: ขัดผิวเพิ่มเติมสำหรับลูกค้าชั้นนำ
Q3: ทำไมคุณถึงหลอมละลายด้วยเตาสุญญากาศกึ่งต่อเนื่องแบบสุญญากาศ
A3: สามารถรับแท่งหล่อโดยไม่ต้องใช้แก๊ส, การแยกขนาดเล็กลง, การกลั่นเมล็ดพืช
Q4: เงื่อนไขการชำระเงินคืออะไร?
A4: เรายอมรับ T/T, L/C, Paypal เป็นต้น สามารถเจรจาได้เมื่อจำนวนเงินต่างกัน
แนะนำผลิตภัณฑ์
