ผลิตภัณฑ์ทั้งหมด
แบบราง ทองแดงเบริลเลียม 0.25 มม. X 15 มม. 260 - 310HV RWMA Class 4
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM® |
| ได้รับการรับรอง | ISO,SGS |
| หมายเลขรุ่น | RWMA ชั้น 4 |
| จำนวนสั่งซื้อขั้นต่ำ | 50 |
| ราคา | 30USD |
| รายละเอียดการบรรจุ | ม้วน+กล่องไม้อัด |
| เวลาการส่งมอบ | 10~15วัน |
| เงื่อนไขการชำระเงิน | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต | 200T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | RWMA คลาส 4 ในแบบฟอร์มสตริป | แม็กซ์ คอยล์ Wt. | 2t |
|---|---|---|---|
| หนาที่สุด. | 0.25mm | ความกว้าง | 15mm |
| มาตรฐาน | ASTM B194, SAE J463, J461 | ความแข็ง | 260~310HV |
| การจัดการอย่างปลอดภัย | ไม่มีความเสี่ยงต่อสุขภาพเป็นพิเศษ | เครื่องจักรกลทรัพย์สิน | ดี |
| พื้นผิว | สว่าง/ขัดเงา | ความเรียบ | ดี |
| อารมณ์โกรธ | 1/2H | ||
| เน้น | RWMA คลาส 4 โลหะผสมทองแดงเบริลเลียม,แบบแถบโลหะผสมทองแดงเบริลเลียม,แบบแถบ C17200 ทองแดงเบริลเลียม |
||
รายละเอียดสินค้า
RWMA Class 4 In Form Strip ขนาด 0.25mm x 15mm Hardness 260-310HV
คำอธิบายสินค้าปกติ:
| ชื่อผลิตภัณฑ์ | โลหะผสมทองแดงเบริลเลียม |
| ระดับ | RWMA ชั้น 4 |
| แบบฟอร์มผลิตภัณฑ์สุดท้าย | ในรูปแบบแถบ |
| มาตรฐาน | ASTM B194 |
| สถานะของสินค้า | 1/2H |
| ข้อมูลจำเพาะ |
ความหนา: 0.25mm ความกว้าง: 15mm |
| แอปพลิเคชัน | อุตสาหกรรมไฟฟ้า |
ทองแดงเบริลเลียมมีคุณสมบัติอย่างไร?
คุณสมบัติของบีคิว:
ทองแดงเบริลเลียมเป็นโลหะผสมที่ดัดได้ แปรรูปได้ และเชื่อมได้
BeCu มีการตอบสนองที่ดีเยี่ยมต่อการบำบัดด้วยการตกตะกอน
BeCu มีการนำความร้อนที่ดีเยี่ยม (62 Btu/ft-deg.FH) และมีค่าการนำไฟฟ้ามากกว่าเหล็กกล้าเครื่องมือประมาณ 3-5 เท่า
แสดงถึงการต่อต้านการผ่อนคลายความเครียด
ทนทานต่อกรดที่ไม่ออกซิไดซ์ เช่น กรดไฮโดรคลอริก (HCl) และกรดคาร์บอนิก (H2CO3) ต่อผลิตภัณฑ์ที่เกิดจากการสลายตัวของพลาสติก การสึกหรอจากการเสียดสี และการแตกร้าว
ผ่านการอบชุบด้วยความร้อนเพื่อเพิ่มความแข็งแรง ความทนทาน และการนำไฟฟ้า
ทองแดงเบริลเลียมแสดงความแข็งแกร่งสูงสุด (สูงถึง 1,400 MPa (200,000 psi)) ของโลหะผสมที่มีทองแดงเป็นส่วนประกอบ
องค์ประกอบทางเคมีของโลหะผสมทองแดง RWMA Class 4:
| การนับ | เป็น | โค+นิ | Cu | เฟ | พีบี | ซิ | อัล |
| C17200 | 1.8-2.0 | ≥0.2 | มาร์จิ้น | 0.15 | - | 0.15 | 0.15 |
การกำหนดอุณหภูมิของRWMA Class 4 แถบทองแดงเบริลเลียม:
| การกำหนดคิวบริลเลียม | ASTM | คุณสมบัติทางกลและทางไฟฟ้าของแถบเบริลเลียมทองแดง RWMA Class 4 | ||||||
| การกำหนด | คำอธิบาย | ความต้านแรงดึง (เอ็มพีเอ) |
ความแข็งแรงของผลตอบแทน 0.2% offset | เปอร์เซ็นต์การยืดตัว | ความแข็ง (เอชวี) |
ความแข็ง Rockwell มาตราส่วน B หรือ C |
การนำไฟฟ้า (% IACS) |
|
| อา | TB00 | สารละลายอบอ่อน | 410～530 | 190～380 | 35~60 | <130 | 45~78HRB | 15～19 |
| 1/2 H | TD02 | ฮาล์ฟฮาร์ด | 580～690 | 510～660 | 12~30 | 180~220 | 88~96HRB | 15～19 |
| ชม | TD04 | แข็ง | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15～19 |
| HM | TM04 | โรงสีชุบแข็ง |
930～1040 | 750～940 | 9～20 | 270～325 | 28～35HRC | 17～28 |
| SHM | TM05 | 1030～1110 | 860～970 | 9～18 | 295～350 | 31～37HRC | 17～28 | |
| XHM | TM06 | 1060～1210 | 930～1180 | 4～15 | 300～360 | 32～38HRC | 17～28 | |
มาตรฐานความคลาดเคลื่อนของแถบทองแดงเบริลเลียม RWMA Class 4:
| แผ่นความคลาดเคลื่อน | ||
| (MM) | ||
| เปลื้องผ้า ความหนา |
CuBeryllium® ความอดทนมาตรฐาน |
|
| เกิน | รวม | บวกหรือลบ |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| หมายเหตุ: ความคลาดเคลื่อนนำไปใช้กับแถบรีดและโรงสีชุบแข็ง | ||

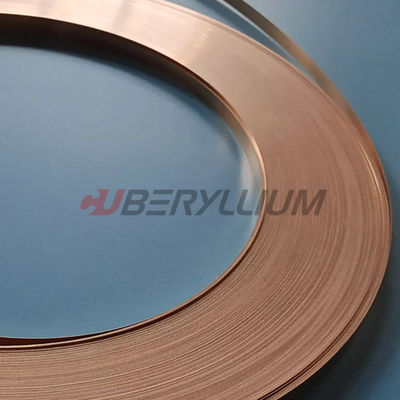

รูปภาพสินค้าของ RWMA Class 4 Beryllium Copperแถบ:
เทคโนโลยีหลักของทองแดงเบริลเลียม (การรักษาความร้อน)
การแข็งตัวของอายุ
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุอย่างมากปฏิกิริยานี้โดยทั่วไปจะดำเนินการที่อุณหภูมิระหว่าง 260 ° C ถึง 540 ° C ขึ้นอยู่กับโลหะผสมและลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมที่ละลายได้ตกตะกอนเป็นเฟสที่อุดมด้วยเบริลเลียม (แกมมา) ในเมทริกซ์และที่ขอบเกรนมันคือการก่อตัวของตะกอนนี้ซึ่งทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับนั้นพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการเสื่อมสภาพที่อุณหภูมิห้อง
แนะนำผลิตภัณฑ์
