ผลิตภัณฑ์ทั้งหมด
RWMA Class 4 C172 สายไฟทองแดงเบริลเลียม TD03 หรือ TD04 Temper
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | CUBERYLLIUM® |
| ได้รับการรับรอง | ISO ROHS |
| หมายเลขรุ่น | RWMA รุ่นที่ 4 C172 |
| จำนวนสั่งซื้อขั้นต่ำ | 30กก. |
| ราคา | USD 25-30/KG |
| รายละเอียดการบรรจุ | บรรจุในม้วน+ฟิล์มกันซึม+เครื่องอบผ้า+เคสไม้ |
| เวลาการส่งมอบ | 10～15 วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต | 50T / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | สายทองแดงเบริลเลียม | CUBERYLLIUM® เกรด | คิวเบอริลเลียม® 172 |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง | 0.1-1.0มม | อารมณ์โกรธ | A(TB00), 1/4H(TD01), 1/2H(TD02), 3/4H(TD03, H(TD04) |
| พื้นผิว | สว่าง | แอปพลิเคชันทั่วไป | คอยล์สปริง |
| รูปร่างสำหรับใช้ได้ | ลวดร็อดหรือขดลวด | บรรจุุภัณฑ์ | ในคอยส์ |
| สพม | ASTM B197 | แอปพลิเคชัน | สำหรับอุตสาหกรรมสปริง |
| เน้น | เดินสายทองแดงเบริลเลียม,สายทองแดงเบริลเลียม Class 4,TD04 เดินสายทองแดงเบริลเลียม |
||
รายละเอียดสินค้า
RWMA Class 4 C172 สายไฟทองแดงเบริลเลียม TD03 หรือ TD04 Temper
รายละเอียดสินค้า:
| เกรดวัสดุ | RWMA รุ่นที่ 4 C172 |
| อื่นๆ กำหนด | UNS.C17200, CuBe2, CW101Cm, DIN 2.1247, AMS 4533 |
| แบบฟอร์มผลิตภัณฑ์สุดท้าย | สายไฟ, ลวดกลม |
| สถานะ | ทีดี03,ทีดี04 |
| เส้นผ่านศูนย์กลาง | 0.1mm-1.0mm |
| ขั้นต่ำ | 5กก |
| แอปพลิเคชัน | สปริงอินดัสทรี |
| พื้นผิว | สว่าง |
คิวเบอริลเลียม® ผลิตทองแดงเบริลเลียมในองค์ประกอบที่แตกต่างกันหลายอย่างสิ่งเหล่านี้แบ่งออกเป็นสองประเภท: โลหะผสมที่เลือกสำหรับความแข็งแรงสูง (โลหะผสม 172,173,170) และโลหะผสมที่เลือกสำหรับการนำไฟฟ้าสูง (โลหะผสม 751,750,741)และมาตรฐาน Gost QBe2, QBe1.9Ti สำหรับตลาดรัสเซียยังจัดหาโลหะผสมหลัก: CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 และ Cuberyllium-400 ไปยังโรงงานทั่วโลก
Copper Beryllium C17200 เป็นโลหะผสมทองแดงที่มีความแข็งแรงสูงสุด และระบุเมื่อความแข็งแรงเชิงกลเป็นข้อจำกัดในการออกแบบสำหรับโลหะผสมทองแดงเป็นโลหะผสมทองแดงที่ผ่านการบำบัดด้วยความร้อนซึ่งมีส่วนผสมที่ผิดปกติของความแข็งและความแข็งแรงสูงมาก และค่าการนำไฟฟ้าต่ำกว่าวัสดุ AWS J1.3/ RWMA Class 3
| องค์ประกอบทางเคมีของRWMA Class 4 C172 โลหะผสมทองแดงเบริลเลียม | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| คลาส RWMA | หมายเลข UNS | คำอธิบาย | Cu¹ | เฟ | บริษัท | พรรณี | ศรี | เป็น | อัล |
| 4 | C17200 | ทองแดงเบริลเลียม | สมดุล | - | Ni + Co = 0.20% นาที | สูงสุด 0.20% | 1.8-2.0% | สูงสุด 0.20% | |
| Ni + Co + Fe = สูงสุด 0.6% | |||||||||
Cu¹:ทองแดงบวกส่วนเพิ่มเท่ากับ 99.5% ขั้นต่ำ
การประยุกต์ใช้RWMA Class 4 C172 โลหะผสมทองแดงเบริลเลียม:
- บูชเกียร์ลงจอด
- อุปกรณ์เจาะทิศทาง
- ตลับลูกปืน
- บูช
- เพลาแบบยืดหยุ่น
- ตัวเรือนแรงดัน
คุณสมบัติทางกายภาพโดยทั่วไปของ RWMA Class 4 C172 โลหะผสมทองแดงเบริลเลียม:
| ความหนาแน่น (g/cm3): | 8.36 น |
| ความหนาแน่นก่อนการชุบแข็ง (g/cm3): | 8.25 น |
| โมดูลัสยืดหยุ่น (กก./มม.2 (103)): | 13.4 |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (20 °C ถึง 200 °C ม./ม./°C): | 17x10-6 |
| การนำความร้อน (แคล/(cm-s-°C)): | 0.25 |
| ช่วงการหลอมเหลว (°C): | 870-980 |
เทคโนโลยีหลักของทองแดงเบริลเลียม(รักษาความร้อน)
การรักษาความร้อนเป็นกระบวนการที่สำคัญที่สุดสำหรับระบบโลหะผสมนี้ในขณะที่โลหะผสมทองแดงทั้งหมดสามารถชุบแข็งได้โดยการทำงานเย็น ทองแดงเบริลเลียมมีลักษณะเฉพาะที่สามารถชุบแข็งได้โดยการอบชุบด้วยความร้อนที่อุณหภูมิต่ำมันเกี่ยวข้องกับสองขั้นตอนพื้นฐานวิธีแรกเรียกว่าการหลอมเหลวของสารละลาย และวิธีที่สอง การตกตะกอนหรือการชุบแข็งตามอายุ
โซลูชั่นการหลอม
สำหรับโลหะผสมทั่วไป CuBe2Pb) โลหะผสมจะได้รับความร้อนระหว่าง 720°C ถึง 860°Cณ จุดนี้ เบริลเลียมที่มีอยู่จะถูก "ละลาย" ในเมทริกซ์ทองแดง (เฟสอัลฟ่า)โครงสร้างของสารละลายที่เป็นของแข็งจะยังคงอยู่โดยการดับอย่างรวดเร็วที่อุณหภูมิห้องวัสดุในขั้นตอนนี้มีความอ่อนนุ่มและเหนียวมาก และสามารถทำงานแบบเย็นได้อย่างง่ายดายโดยการวาด การขึ้นรูป การม้วน หรือการรีดเย็นการดำเนินการหลอมสารละลายเป็นส่วนหนึ่งของกระบวนการที่โรงสี และโดยปกติแล้วลูกค้าจะไม่ใช้งานอุณหภูมิ เวลาที่อุณหภูมิ อัตราการดับ ขนาดเกรน และความแข็ง ล้วนเป็นตัวแปรที่สำคัญอย่างยิ่ง และถูกควบคุมอย่างเข้มงวดโดยโอมัลลอย
การแข็งตัวของอายุ
การชุบแข็งตามอายุช่วยเพิ่มความแข็งแรงของวัสดุได้อย่างมากปฏิกิริยานี้มักเกิดขึ้นที่อุณหภูมิระหว่าง 260°C ถึง 540°C ขึ้นอยู่กับโลหะผสมและคุณลักษณะที่ต้องการวัฏจักรนี้ทำให้เบริลเลียมที่ละลายแล้วตกตะกอนเป็นเฟสเบริลเลียมที่อุดมไปด้วย (แกมมา) ในเมทริกซ์และที่ขอบเกรนการก่อตัวของตะกอนนี้ทำให้ความแข็งแรงของวัสดุเพิ่มขึ้นอย่างมากระดับของคุณสมบัติทางกลที่ได้รับจะพิจารณาจากอุณหภูมิและเวลาที่อุณหภูมิควรตระหนักว่าทองแดงเบริลเลียมไม่มีลักษณะการแก่ที่อุณหภูมิห้อง

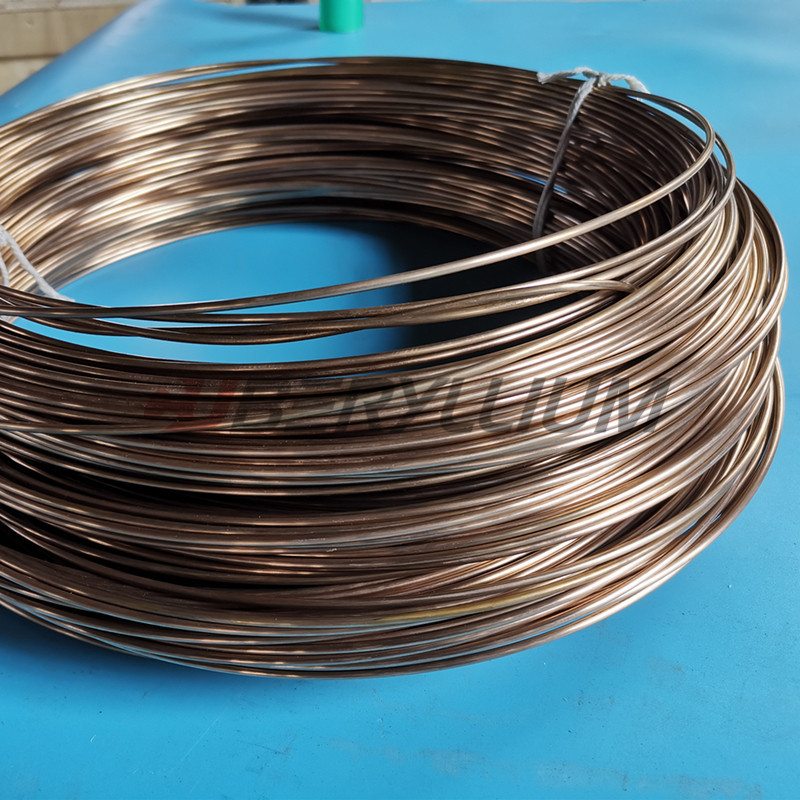

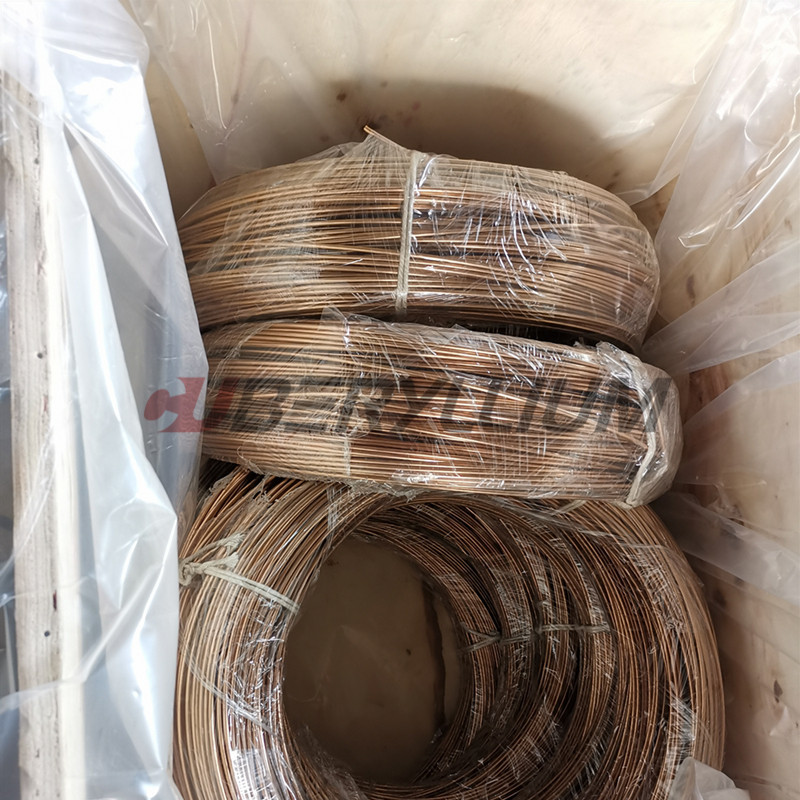

รูปถ่ายสินค้า:
ทำไมต้องเลือก Cuberyllium Metal สำหรับผลิตภัณฑ์โลหะผสมทองแดงเบริลเลียม?
เราสามารถนำเสนอโลหะผสมทองแดงเบริลเลียมให้เลือกมากมาย
ผลิตภัณฑ์ที่หลากหลายและความสามารถที่กำหนดเองได้
สิ่งอำนวยความสะดวกและอุปกรณ์ที่ทันสมัยและล้ำสมัย
โลหะผสมทองแดงเบริลเลียมในราคาขายส่ง
จัดส่งโลหะผสมทองแดงเบริลเลียมทั่วโลก & จัดส่งที่รวดเร็ว
แนะนำผลิตภัณฑ์
